380V Hydraulic Crawler Drill Rig Rock Drilling Rig Machine Do budowy mostu drogowego
-
Podkreślić
Hydrauliczna wiertnica gąsienicowa 380 V
,hydrauliczna wiertnica gąsienicowa 5
,8 kg
-
Rodzaj zasilaniaDiesel
-
Napięcie380V
-
Waga5,8 kg
-
Średnica wiercenia90mm, 105mm
-
Głębokość wiercenia30m
-
Kaliber żerdzi wiertniczej89/76mm*3m/szt.
-
Średnica wiercenia90-150mm
-
Ciśnienie robocze0,7-1,7 MPa
-
Zużycie powietrza9-14m3/min
-
Wymiar (L * W * H)6500 mm * 2210 mm * 2700 mm
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaZT
-
OrzecznictwoCE ISO
-
Numer modeluZTC153
-
Minimalne zamówienie1 szt.
-
CenaUSD15000-22000/PC
-
Szczegóły pakowaniaDrewniana skrzynka
-
Czas dostawy7-15 dni roboczych

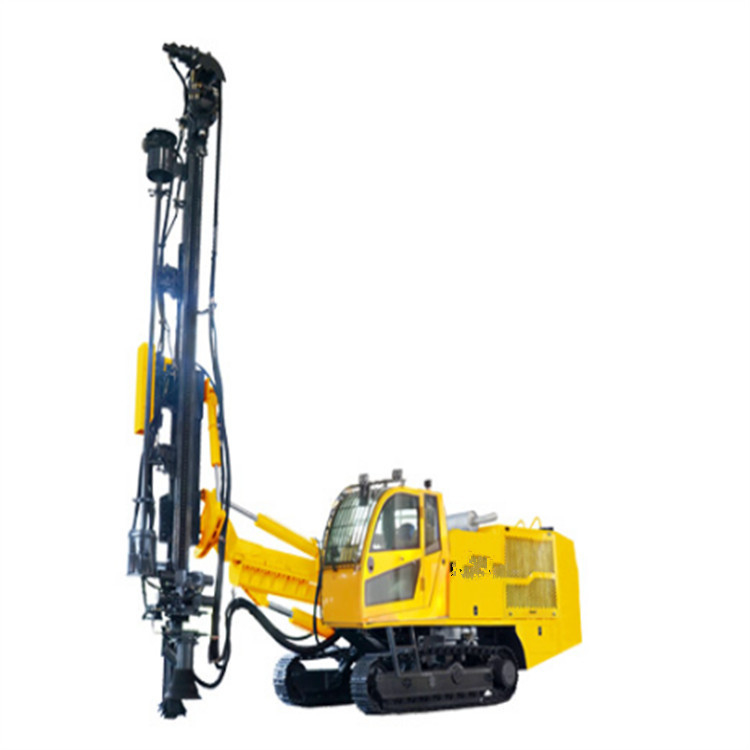

380V Hydraulic Crawler Drill Rig Rock Drilling Rig Machine Do budowy mostu drogowego
Hydrauliczna wiertarka wiertarka wiertarka kamienna do budowy budynków

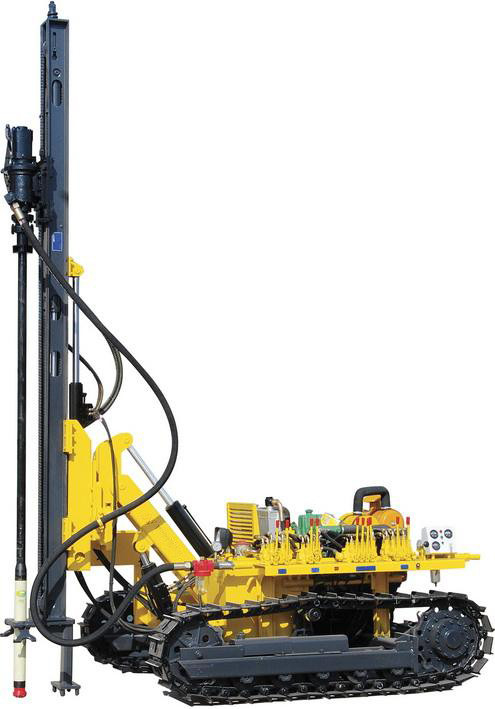

Opis urządzenia wiertniczego typu crawler ZTC153
1, nowy system napędowy
użyć hydrocylindrowego łańcucha napędowego, kompaktowej struktury, dużej siły podnoszenia i stabilności.
2, scentralizowany system kontroli
Ma zaawansowany system hydrauliczny i system drogi powietrznej, wszystkie ruchy są centralnie kontrolowane, łatwe i wygodne.
przewodzący zawór hydrauliczny, który umożliwia różne ruchy ramienia wiertniczego, gwarantuje stabilność urządzenia wiertniczego i wysoką wydajność wiertniczej.
Specjalnie zaprojektowany jednokierunkowy zawór gazu w układzie hydraulicznym może realizować bezstopniową regulację prędkości do obrotu, aby zwiększyć zastosowanie do różnych warstw skał i wydajność pracy.
3, niezawodna moc dopasowana
dostarczając silnik wysokoprężny YC4D80-T21 o mocy 56 kW i silnik elektryczny o mocy 45 kW dla tego urządzenia wiertniczego.
zbiornik wody i hydrauliczny grzejnik oleju gwarantują bezpieczne i niezawodne działanie układu hydraulicznego silnika wysokoprężnego i wiertarki.
Pompa z jednym złączonym przekładnikiem zapewnia siłę napędową odpowiednio dla układu napędowego i układu obrotowego za pomocą zaworu przekierowawczego. System hydrauliczny jest bardziej stabilny i niezawodny.
4, łańcuch przeciągający chroni wszystkie węże powietrzne i olejne przed uszkodzeniami, zwiększa żywotność węża.
5, silna głowica napędowa z podwójnym silnikiem
Napęd obrotowy przyjmuje reduktor biegów planetarnych i silnik oscylujący z zagraniczną zaawansowaną techniką.
6, urządzenie ochronne Diesla
naturalny system wdychania łączy pustynny filtr powietrza, drugi filtr powietrza i filtr oleju w celu poprawy przydatności do nieprzyjaznego środowiska i żywotności silnika wysokoprężnego
Urządzenie wiertnicze wykorzystuje czyste źródło powietrza z kompresora powietrza i odłącza naturalny sposób wdychania oleju napędowego.
Jednokierunkowy zawór gazu może regulować i stabilizować dopływ powietrza do oleju napędowego.
suszarka powietrza może skutecznie usunąć wodę ze źródła powietrza sprężarki powietrza.
7, niezawodne cztery koła i jeden pas
zintegrowany pas rowerowy jest wygodnie instalowany i zapewnia niezawodną wydajność.
Koło łańcuchowe, sprężyna napięcia i cylinder turgor mogą zagwarantować odpowiedni stopień napięcia pasa.

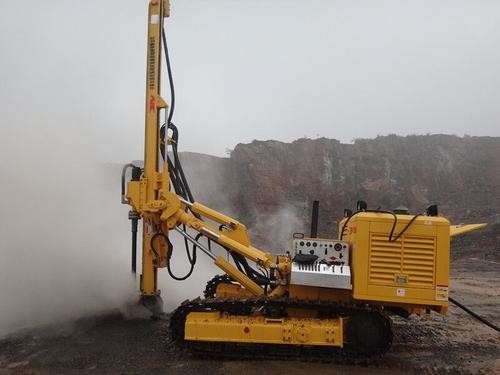

Stosowanie ZTC153 urządzenie wiertnicze:
Parametry techniczne urządzenia wiertniczego typu crawler ZTC153:
| Średnica wiertarki | φ90-φ150 mm | Głębokość wiercenia | 30m | |
| Trwałość skał | f=6~ 20 | Prędkość podróży | 2.5 km/h | |
| Umiejętność wspinaczki | 30° | System elektryczny | 24V | |
| Rodzaj mocy | Silniki wysokoprężne | Pojemność zbiornika paliwa napędowego | 70(L) | |
| Pojemność zbiornika oleju | 155(L) | Całkowita masa maszyny | 5.8t | |
| Wymiar transportu (długość)×szerokość×wysokość) | 6500×2210×2700 mm | |||
| System napędowy | Model silnika wysokoprężnego | YC4D80-T21 | ||
| Poziom mocy wyjściowej silnika wysokoprężnego | 56kw/2200 obr./min. | |||
| Model silnika elektrycznego | Y-B35-225M | |||
| Moc silnika silnika elektrycznego/prędkość obrotowa | 45kw/1450 obr./min. | |||
|
Głowa napędowa (Podwójny silnik) |
(14MPa)moment wyjściowy | 3200N·m | ||
| prędkość obrotowa wyjściowa | 60 obr./min.,90 obr./min,120 obr./min.,200 obr./min. | |||
| Śmigło | metoda karmienia | butelka olejowa do łańcucha | ||
| raz długość napędu | 3000 mm | |||
| Kompensacja długości napędu | 900 mm | |||
| siła napędowa | ~15kN | |||
| Siła podnosząca | ~ 20kN | |||
| prędkość napędu | 00,8 m/s | |||
| Szybka prędkość napędu | 1.5 m/s | |||
| Prędkość podnoszenia | 00,8 m/s | |||
| Szybka prędkość podnoszenia | 10,5 m/s | |||
| System hydrauliczny | Najwyższe ciśnienie w układzie hydraulicznym | 170,5 MPa | ||
| Ciśnienie robocze urządzenia wiertniczego | 170,5 MPa | |||
| Maksymalne ciśnienie napędu | 16MPa | |||
| Maksymalne ciśnienie podnoszące | 170,5 MPa | |||
| Maksymalne ciśnienie głowicy napędowej do przodu | 14MPa | |||
| Maksymalne ciśnienie głowicy napędowej | 170,5 MPa | |||
| Maksymalne ciśnienie robocze cylindru pozycjonowania | 170,5 MPa | |||
| Kąt wiertarki | Najwyższa pozioma dziura | 3.8m | ||
| Najniższa pozioma dziura | 0.30m | |||
| kąt huśtania ramienia wiertarki | Lewa 31°,W prawo 32° | |||
| kąt rzucania ramienia wiertarki |
w dół w dół 23°, poziomo do góry 55° |
|||
| Kąt rzucania ramy |
pozioma w dół 100°, poziomo do góry 13° |
|||
| Kąt koła |
Centrum w lewo 90° Centrum w prawo 90° |
|||
Parametry techniczne sprężarki powietrza dopasowane do urządzenia wiertniczego ZTC153T:
| Model | 18-17 |
| Przesunięcie gazu (m3/min) | 18 |
| Ciśnienie przemieszczenia gazu ((bar) | 17 |
| Zawartość gazu (L) | 189 |
| Zawartość oleju smarowego ((L) | 105 |
| Producent silników wysokoprężnych | Komitet |
| Model | 6CTA8.3-C260 |
| ilość butli | 6 |
| Moc znamionowa ((kw) | 194 |
| Nominalna prędkość obrotowa ((rpm) | 1400 |
| Zawartość oleju napędowego ((L) | 24 |
| Zawartość płynu chłodzącego ((L) | 60 |
| Akumulator | 6-QW-165MF*2 |
| Zawartość zbiornika paliwa ((L) | 380 |
| Rozmiar (mm) | 49808*1980*2320 |
| Masę (kg) | 4500 |
| Rozmiar zaworu wentylacyjnego | 1-G2?? 1-G1?? |
| Model | 18-17 |
| Przesunięcie gazu (m3/min) | 18 |
| Ciśnienie przemieszczenia gazu ((bar) | 17 |
| Zawartość gazu (L) | 189 |
| Zawartość oleju smarowego ((L) | 105 |
| Producent silników wysokoprężnych | Komitet |
| Model | 6CTA8.3-C260 |
| ilość butli | 6 |
| Moc znamionowa ((kw) | 194 |
| Nominalna prędkość obrotowa ((rpm) | 1400 |
| Zawartość oleju napędowego ((L) | 24 |
| Zawartość płynu chłodzącego ((L) | 60 |
| Akumulator | 6-QW-165MF*2 |
| Zawartość zbiornika paliwa ((L) | 380 |
| Rozmiar (mm) | 49808*1980*2320 |
| Masę (kg) | 4500 |
| Rozmiar zaworu wentylacyjnego |
1-G2?? 1-G1?? |
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
