500 mm skok cylindra 600 ton hydrauliczny podnośnik z synchronicznym systemem podnoszenia

Hydrauliczny podnośnik linowy 600t z synchronicznym systemem podnoszenia

Wprowadzenie synchronicznego podnośnika

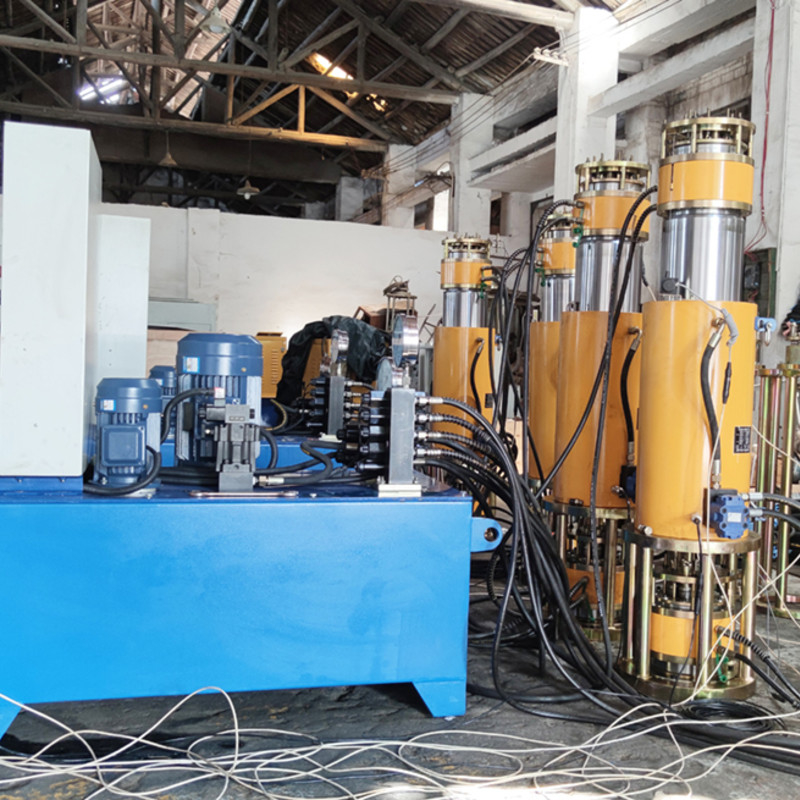

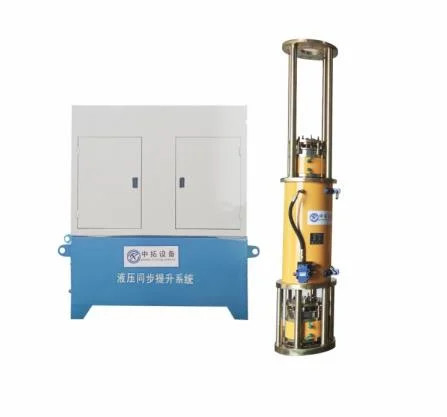

Synchroniczny podnośnik to nowy rodzaj wielkogabarytowego sprzętu do podnoszenia elementów, który składa się głównie z podnośnika, hydraulicznej stacji pomp i układu sterowania.Zasadą jest zintegrowanie technologii zakotwienia sprężonego z technologią podnośnika hydraulicznego, zakotwiczenie stalowego pasma przez zakotwienie, a następnie użycie komputera do centralnego sterowania przepływem i ciśnieniem oleju przez stację pomp hydraulicznych, napędzanie tłoka podnośnika do wysuwania i wsuwania oraz prowadzenia drutu stalowego.Linka i komponenty są podnoszone i opuszczane, aby uzyskać ogólne synchroniczne podnoszenie i opuszczanie dużych komponentów.

Parametr techniczny synchronicznego podnośnika

Zasada działania synchronicznego podnośnika

Aby zintegrować technologię kotwienia kotwią sprężoną z technologią podnośnika hydraulicznego, zakotwij stalowe pasmo przez kotwę, a następnie użyj komputera do centralnego sterowania przepływem i ciśnieniem oleju w stacji pomp hydraulicznych.
Urządzenie napędza tłok podnośnika w celu wysuwania się i kurczenia (urządzenie czujnika przemieszczenia) i zmusza stalowe pasmo i element do podnoszenia, opuszczania i ciągłego przesuwania się, aby zrealizować ogólny synchroniczny ruch podnoszenia (przesuwania) i opuszczania.

Obowiązujące pola synchronicznego podnośnika

Szeroko stosowany do pionowego podnoszenia lub opuszczania wielkogabarytowych elementów konstrukcyjnych w kraju i za granicą, takich jak podnoszenie stalowych dźwigarów skrzynkowych mostów, opuszczanie filarów i jazów mostowych, podnoszenie lub opuszczanie wiszącego niebieskiego, podnoszenie komina stalowe wewnętrzne cylindry elektrowni lub zakładów chemicznych, podnoszenie bębnów parowych i stojanów elektrowni, montaż suwnic bramowych, warsztat obsługi samolotów, sala gimnastyczna i inne konstrukcje stalowe oraz inne superwysokie i superciężkie konstrukcje wielkogabarytowe.

Charakterystyka wydajności synchronicznego podnośnika

• Zasada: podnoszenie dużych konstrukcji stalowych, wznoszenie dużych mostów, pozycjonowanie dużych platform oceanicznych.

• Mały sprzęt do podnoszenia, lekki, o dużej nośności, łatwy montaż i elastyczny, szczególnie odpowiedni do małych przestrzeni lub wewnętrznych elementów o dużym tonażu w celu wzmocnienia;

• Zwiększaj masę, rozpiętość i powierzchnię bez ograniczeń, rozszerzając kombinację wyposażenia;

• Stosowanie nisko rozluźniającego pasma, o ile rozsądny punkt podnoszenia ładunku, wysokość podnoszenia nie jest ograniczona;

• Podnośnik ma właściwości samoblokujące ruchu wstecznego, dzięki czemu proces podnoszenia jest bardzo bezpieczny, a elementy mogą być niezawodnie blokowane w dowolnej pozycji podczas procesu podnoszenia;

• Wysoki stopień automatyzacji, łatwy w obsłudze i elastyczny, z obsługą automatyczną, półautomatyczną, regulacją jednopunktową, obsługą ręczną i innymi operacjami.Wyświetlacz posiada wyświetlacz ciekłokrystaliczny, wyświetlacz dotykowy jest bardzo intuicyjny.A system sterowania jest wyposażony w samokorygujący program ochrony, nawet jeśli niewłaściwe użycie nie spowoduje incydentów bezpieczeństwa.

• Budowa na tym sprzęcie, krótki okres budowy, niski koszt, dobre zyski ekonomiczne.

Proces i technologia synchronicznego podnośnika
1. Zakres zastosowania
Ta technologia jest odpowiednia do ogólnego podnoszenia stalowych anten masztowych wież telewizyjnych oraz ogólnego podnoszenia krat, dachów, stalowych wiaduktów i innych elementów wielkoskalowych robót publicznych, takich jak sale gimnastyczne, baseny, hangary, teatry, czekając na ( statków) itp. Całkowite podniesienie głównej belki suwnicy oraz poślizg stalowej więźby dachowej (pokrywy) budynku głównego terminalu lotniska.
2. Metody i funkcje
Metoda podnoszenia
Obecnie najczęściej stosuje się metody „nośności zawieszenia stalowego pasma, hydraulicznego zestawu podnośników i synchronizacji sterowania komputerowego”.Istnieją dwie metody:
①Typ podciągający (czyli typ podnoszący): Hydrauliczny podnośnik jest ustawiony na stałej kolumnie konstrukcji nośnej, górny koniec zawieszonego stalowego pasma jest przymocowany (zakotwiczony) za pomocą hydraulicznego podnośnika przez rdzeń , a dolny koniec i element podnoszący są zakotwiczone i zakotwione za pomocą specjalnych narzędzi.Połączone ze sobą, jak „podnoszenie wody z dobrej platformy”, podnośnik hydrauliczny utrzymuje stalowe pasmo i podnosi je, podnosząc w ten sposób element na wysokość montażu.Ten schemat jest typu pull-up lift.
②Typ wspinania (rodzaj słupa): górny koniec podwieszonego stalowego splotu jest mocowany do konstrukcji stałej (lub fundamentu lub tymczasowego zbrojenia połączonego z obiektem stałym), a podnośnik hydrauliczny jest ustawiony na dolnym końcu linka stalowa (podnośnik hydrauliczny Kotwica jest połączona z elementem), podobnie jak „małpi słup do wspinania się”, podnośnik hydrauliczny utrzymuje linkę stalową i wspina się w górę, podnosząc w ten sposób element na wysokość montażu.
Typ wspinaczkowy jest najbardziej odpowiedni do podnoszenia pionowych elementów o dużej wysokości podnoszenia, ogólnym obszarze projekcji i stosunkowo niewielkiej wadze, takich jak stalowe anteny masztowe wież telewizyjnych.
