Pompy do dostarczania betonu poziomego wysokiego ciśnienia

Pompa betonowa to maszyna, która wykorzystuje rury poziome lub pionowe do ciągłego transportu betonu do punktu wrzucania.Może przenosić beton poziomo i pionowo jednocześnie i działa niezawodniePompy betonowe nadają się do sytuacji, w których ilość betonu jest duża, cykl pracy jest długi, a odległość i wysokość pompowania są duże.Jest jednym z ważnych urządzeń w budowie wieżowców.

1Celem, klasyfikacją i liczbą pomp betonowych i ciężarówek do pompowania betonu

Pompy betonowe podzielone są na trzy typy w zależności od struktury zaworu dystrybucyjnego: zawór rurowy, zawór bramowy i zawór obrotowy.Obecnie powszechnie stosowane są hydrauliczne pompy betonowe z podwójnie cylindrycznymi zawory rurkowe tłokowe i zawory bramoweW tym dziale skupiamy się na tych dwóch typach pomp betonowych.

W zależności od wielkości obciążenia można je podzielić na małe (obciążenie pompy mniejsze niż 30 m3/h),średniej wielkości (prężność pompy 30-80 m3/h) i dużych pomp betonowych (prężność pompy większa niż 80 m3/h).

W zależności od formy napędowej można ją podzielić na elektryczne i betonowe pompy spalinowe.

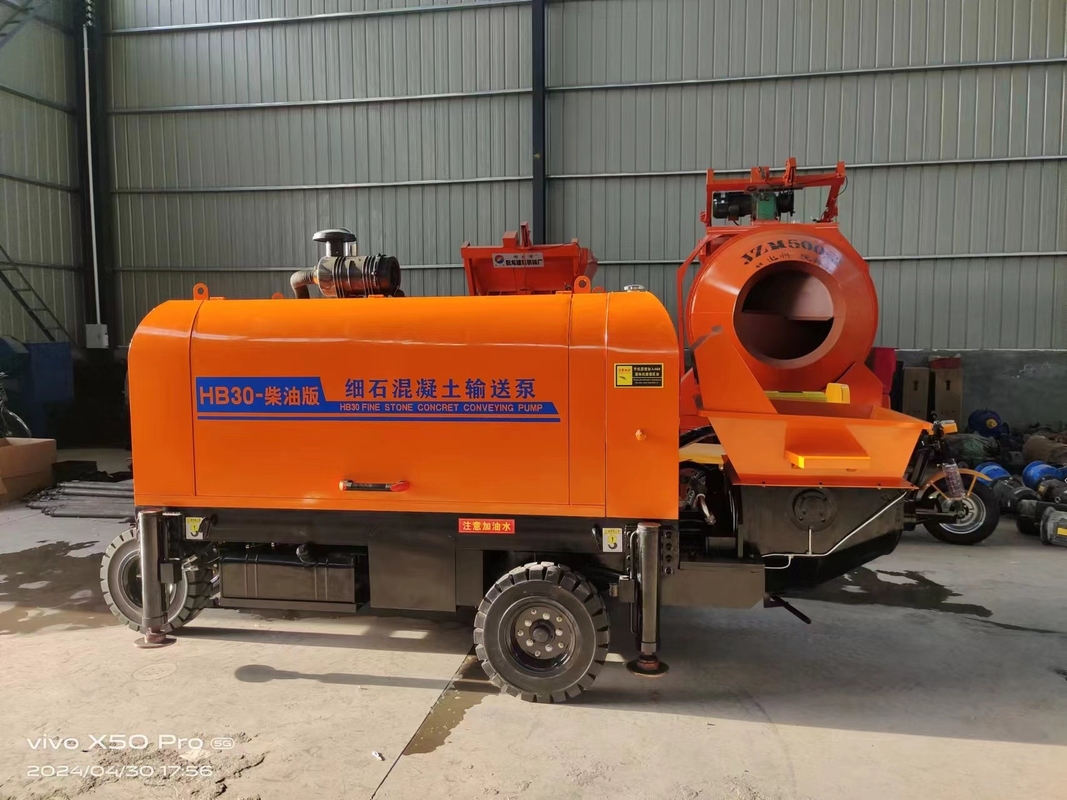

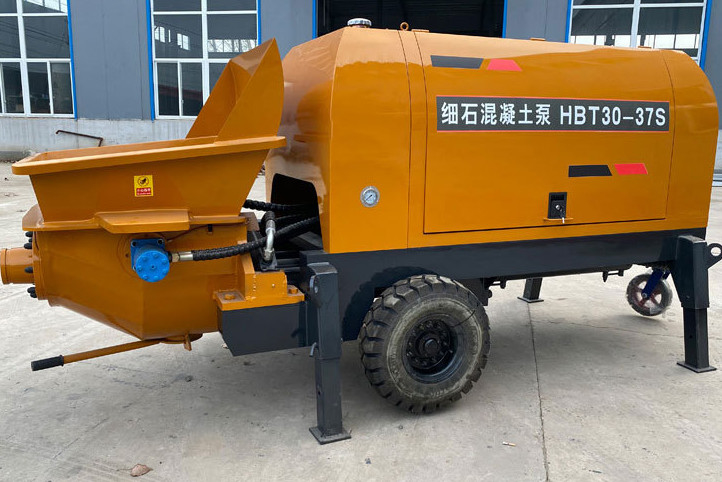

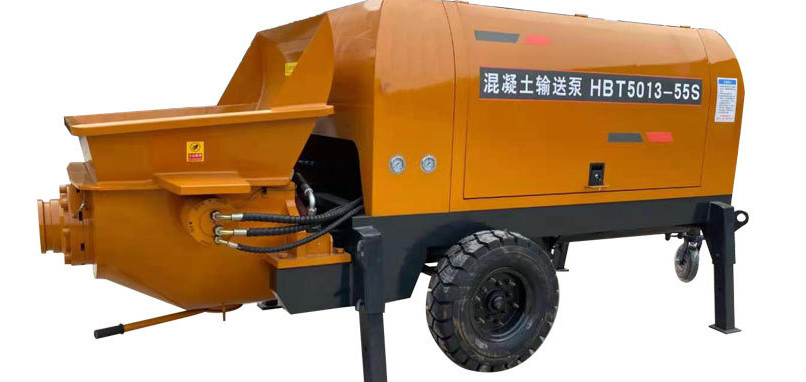

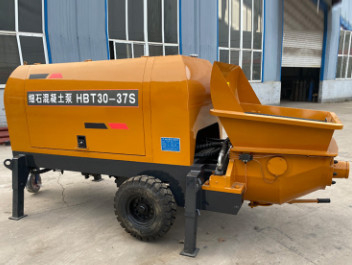

W zależności od sposobu ruchu podzielone są na stałe, przyczepy i samobieżne pompy betonowe (pojemniki betonowe).Stacjonarne pompy betonowe są w większości napędzane przez silniki elektryczne i nadają się do budowy obiektów z dużą ilością pracy i niewielkim ruchem. Pompa betonowa montażowa na przyczepie jest pompą montowaną na prostym wózku. Ponieważ jest wyposażona w koła, może być łatwo przenoszona na placu budowy i holowana i ciągnięta po drodze.Ta forma jest bardziej powszechnie stosowana w naszym kraju.

2Konstrukcja i zasada działania pompy betonowej

Pompa do dostaw betonu HBT60 jest hydrauliczną dwusylindrową pompą betonową tłokową napędzaną silnikiem wysokoprężnym.i ma funkcje hydraulicznego regulacji prędkości bezstopniowej i objętości dostarczania betonuPompa składa się głównie z jednostki napędowej, betonowego mechanizmu pchnięcia, betonowego zaworu dystrybucyjnego, betonowego mechanizmu mieszania, systemu hydraulicznego, elektronicznego systemu sterowania,o pojemności nieprzekraczającej 10 W,.

1 mechanizm mieszania; 2 zespoły hopper; 3 hydrauliczne zbiorniki oleju; 4 zawory hydrauliczne; 5 układów chłodzenia; 6 pomp hydraulicznych; 7 silników; 8 ram; 9 kół uziemionych; 10 nogi; 11 układu elektrycznego;12 system pompowania; 13 mostek przewozowy

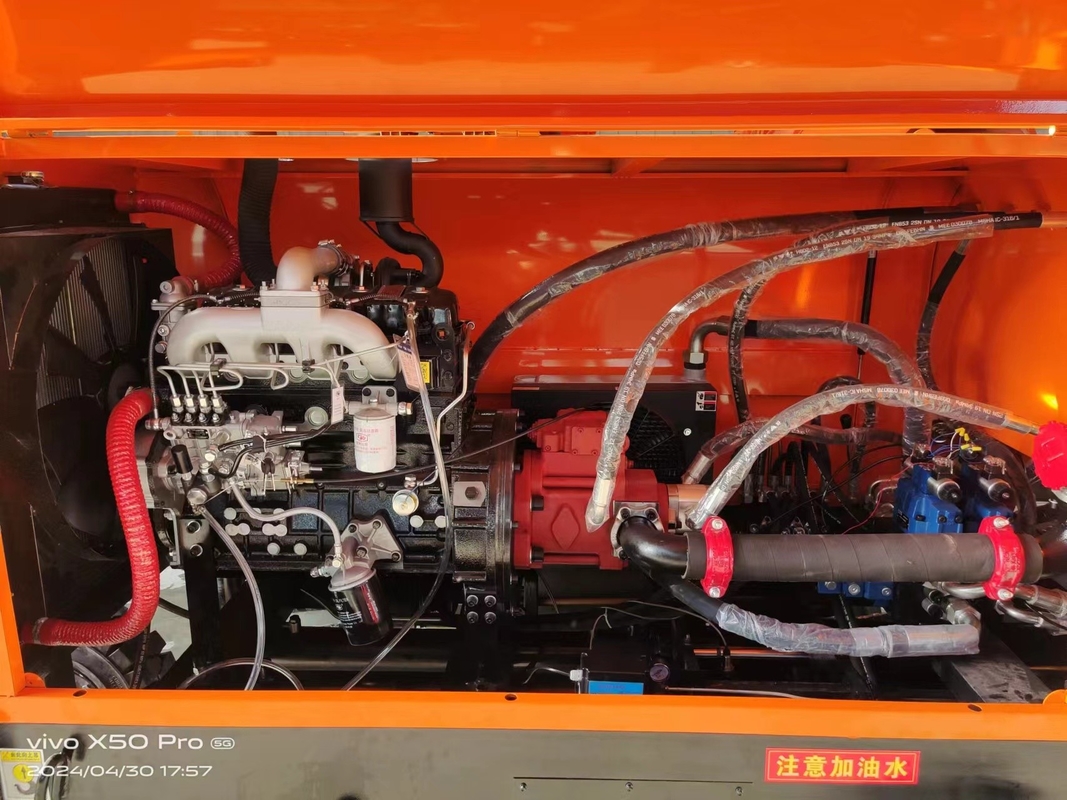

1) Urządzenie zasilanie

Wyposażenie napędowe betonowej pompy odpornościowej ma dwa rodzaje: silnik wysokoprężny i silnik elektryczny.Moc silnika (silnika) i wybór głównej pompy oleju muszą być zgodne. Główna pompa olejowa przyjmuje pompę zmienną z tłokami osiowymi. Przepływ wyjściowy jest proporcjonalny do prędkości napędowej i przemieszczenia pompy i może zmieniać się stopniowo między maksymalnym a zerowym.Ma stałą kontrolę mocy., funkcje odcięcia ciśnienia i regulacji przepływu proporcjonalnego.

Schemat struktury jednostki zasilania

a. Silnik napędowy silnika wysokoprężnego; b. Silnik elektryczny

1 silnik wysokoprężny (lub silnik elektryczny); 2 sprzęgła; 3 podstawy pompy; 4 główne pompy oleju; 5 pomp biegów

2) Mechanizm pompowania

System pompowania jest silnikiem napędowym, który przekształca energię hydrauliczną w energię mechaniczną.Jego funkcją jest popchnięcie betonu, aby pokonać opór rurociągu i dotrzeć do miejsca wrzucenia.

Mechanizm pompowania składa się głównie z dwóch cylindrów głównych 1, 2, zbiornika wodnego 3, mechanizmu odwrotnego 4, dwóch cylindrów betonowych 5, 6, dwóch tłoków betonowych 7, 8, ramienia huśtawkowego 9,dwa cylindry huśtawkowe 10, 11, Składa się z zaworu dystrybucyjnego 13 (zwanego również rurą S), portu rozładowania 14 i hopera 15.

1, 2 butle oleju głównego; 3 zbiornika wody; 4 mechanizmów odwrotnych; 5, 6 butli betonowych;

7, 8 tłoków betonowych cylindrów; 9 ramienia huśtawkowego; 10, 11 huśtawkowych cylindrów; 12 tabliczek okularów;

13 zawór dystrybucyjny; 14 właz rozładowy; 15 właz

Prężniki 7 i 8 betonowego cylindru są podłączone odpowiednio do prętów tłokowych cylindru głównego 1 i 2.Kiedy jeden cylinder przesuwa się do przodu, drugi cylinder wycofuje się; wyjście betonowego cylindru jest podłączone do trąbki, a jeden koniec zaworu dystrybucyjnego jest podłączony do portu rozładowania,a drugi koniec jest podłączony do ramienia huśtawki przez wał splinePod wpływem wahadłowego cylindru, może wahać się w lewo i w prawo.

Podczas pompowania betonu, pod działaniem głównego cylindra oleju, tłok 7 przesuwa się do przodu, a tłok 8 cofa.zawór dystrybucyjny 13 jest podłączony do betonowego cylindru 5W ten sposób tłok 8 cofa się, aby wciągnąć materiał betonowy w tłok w cylinder betonowy,i tłok 7 przesuwa się do przodu, aby wysłać materiał betonowy w betonowym cylindrze do zaworu dystrybucyjnego i wypompować go. Gdy betonowy tłok 8 wycofuje się do końca uderzenia, uruchamia się urządzenie odwracające 4 w zbiorniku wody 3, odwraca się cylindry główne 1 i 2,i wahadłowe cylindry 10 i 11 są odwrócone w tym samym czasie, tak, że zawór dystrybucyjny 13 jest podłączony do betonowego cylindru 6, a betonowy cylinder 5 podłączony do łopaty, w tym czasie tłok 7 porusza się wstecz, a tłok 8 przesuwa się do przodu.Cykl ten zapewnia ciągłe pompowanie.

3) Zawór dystrybucyjny betonowy

Funkcją zaworu dystrybucyjnego jest kontrolowanie przepływu betonu w hopperze, dwóch betonowych cylindrach i rurociągach dostaw.Zawór dystrybucyjny jest kluczowym elementem tłokowej pompy betonowejGłówną różnicą w strukturze pompy betonowej jest zawór dystrybucyjny.utrata ciśnienia i zakres zastosowania pompy betonowej- rozmieszczenie łopaty i urządzenia mieszania, forma wyjścia pompy, wydajność objętości transportu, niezawodność pracy itp.;90% awarii zatkania w pompowaniu betonu występuje w zawór rozdzielający.

Dwa cylindry pompy betonowej mają wspólny hopper zbiorczy, a dwa cylindry znajdują się odpowiednio w układzie odsysania i wyładowania.Silnik roboczy w układzie odsyskowym jest podłączony do hoperaWyrzutniczy cylinder jest podłączony do rurki, więc zawór dystrybucyjny powinien pełnić funkcję dwu-pozycji czterostronnej (przechodząc przez hopper,dwa butle i rurę dostawczą).

Zawory dystrybucyjne można podzielić na trzy kategorie: zawory obrotowe, zawory bramowe i zawory rurkowe.zawory dystrybucyjne powszechnie stosowane w hydraulicznych pompach betonowych to zawory bramowe i zawory rurowe.

4) Podkład i układ mieszania

System trzonowy i mieszania obejmuje: trzonowy 4, elementy wału mieszania 9, 10, 11, urządzenie przenośne 13 i urządzenie smarowe.

a. Struktura hopera; b. Mechanizm mieszania

1 zasłona; 2 tylne tablice; 3 haczyki zatrzymywające; 4 korpusy hopperów; 5 drzwi materiałowych;

6. górna część nadwozia wiadra; 7. pokrywa końcowa; 8. siedzenie łożyska; 9. lewe ostrze mieszane; 10. wał mieszany;

11 Prawa ostrza mieszalna; 12 Podstawa silnika; 13 Silnik mieszany

Objętość łopaty powinna być dostosowana do pojemności betonowej pompy.Powierzchnia górna hopera jest wyposażona w ekran siatkowy, aby zapobiec wejściu do hopera dużych kawałków kruszywa lub gruzuW łopocie znajdują się łopaty mieszane, które wykonują wtórne mieszanie mieszaniny betonowej i mają funkcję wprowadzenia mieszaniny betonowej do zamknięcia zaworu dystrybucyjnego betonu.

5) Wsparcie pompy i mechanizm poruszania się

Mechanizm podtrzymujący i mechanizm poruszający składa się głównie z podwozia, osi (w tym kół bieżącego), kół kierowniczych i wyprzedzek.

Podwozie jest podstawowym elementem łączącym różne elementy pompy holowniczej.Przednia część podwozia jest podłączona do hopera, a z tyłu znajduje się przyczepa, która może przenosić pompę przyczepy z jednego miejsca budowy na drugie.

Rys. 4-40 Konstrukcja ramy bazowej

1. siedzenie mocujące hopper; 2. hydrauliczny uchwyt mocujący zbiornik oleju; 3. wsparcie głównego bloku zaworu; 4. siedzenie mocujące zbiornik wody;

5 podstawy mocowania silnika wysokoprężnego; 6 podstawy skrzynki akumulatorowej; 7 płyty mocowania koła kierowniczego; 8 przyczep; 9 ruchomych nóg;

10 skrzynki narzędziowej; 11 podstawy montażu samochodu; 12 ramy

6) Urządzenie pompy wodnej

Urządzenie pompy wodnej jest urządzeniem do mycia wody, które wykorzystuje pompę odpływową zaworu bramowego do czyszczenia rur i pomp. Składa się z zbiornika wody, filtra wody, miernika ciśnienia wody, zbiornika oleju,czterostronny blok zaworu wodnego, zawór rozładowy, zawór odsyskowy itp.

Rys. 4-41 Struktura urządzenia pompy wodnej

1 zbiornik wody; 2 filtry wody; 3 mierniki ciśnienia wody; 4 butle oleju; 5 czterostronnych bloków zaworów wodnych;

6, 7 zawory rozładowujące; 8, 9 zawory odsyskowe; A, B wlot i wyjście oleju; C wlot wody; D wyjście wody

7) System chłodzenia

Istnieją trzy metody chłodzenia oleju hydraulicznego: chłodzenie wodne, chłodzenie powietrza i chłodzenie powietrza + chłodzenie wodne.Można wybrać różne metody chłodzenia w zależności od regionalnych różnic klimatycznych i warunków budowy.

Rysunek 4-42 Uproszczony schemat systemu chłodzenia wodnego

1-przewód do wody i wyjście; 2-zawor; 3-rurociąg zwrotny oleju; 4-chłodnik; 5-rurociąg wpustowy oleju

Rys. 4-43 System chłodzenia powietrzem

1-chłodnik; 2-silnik hydrauliczny; 3-wiatrówka; 4-węże
