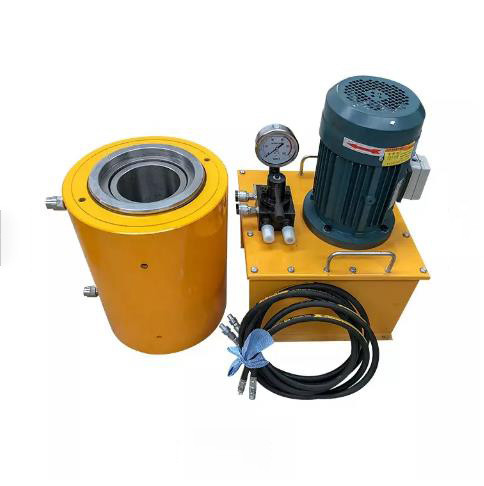

CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack

Maszyna do budowy mostów CE Inteligentny naciąg hydrauliczny 100-650T Hydrauliczny podnośnik naprężający

  • Podkreślić

    Maszyna do budowy mostów stresowych

    ,

    podnośnik hydrauliczny 100T

    ,

    podnośnik hydrauliczny 650T

  • Materiał
    Stal stopowa, żeliwo, stal, plastik
  • Udar
    200mm
  • Pojemność Jack
    650 KN do 6000 KN
  • Kolor
    Żółty
  • Zastosowana średnica nici PC i stali
    15,7 mm, 15,24 mm, 12,7 mm, 12,9 mm, 9,52 mm
  • Kod HS
    841221000
  • Serwis pogwarancyjny
    Śledzenie wskazówek i usług
  • Gwarancja
    Rok
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    ZHONGTUO
  • Orzecznictwo
    CE ISO
  • Minimalne zamówienie
    1 szt.
  • Cena
    negotiated
  • Szczegóły pakowania
    Drewniana skrzynka
  • Czas dostawy
    7-15 dni
  • Zasady płatności
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Maszyna do budowy mostów CE Inteligentny naciąg hydrauliczny 100-650T Hydrauliczny podnośnik naprężający

Proces działania podnośnika napinającego Muti-Strands Post Tension
Gdy wstępnie naprężone cięgna są naciągnięte, dysza olejowa cylindra napinającego wchodzi do oleju, a dysza olejowa cylindra dociskowego zwraca olej.Cylinder z olejem tłocznym, tuleja łącząca i tuleja nośna są ze sobą połączone i przesuwają się w prawo, aby podeprzeć pierścień kotwiący;cylinder z olejem napinającym, nakrętka pokrywy końcowej i korek. Jest on połączony z tuleją przelotową, która napędza kotwę narzędziową w lewo i napina wstępnie naprężone cięgna;gdy kotwa jest wciśnięta i zamocowana, pod warunkiem utrzymania stabilnego naprężenia, dysza olejowa cylindra prasującego wchodzi do oleju, a tłok prasujący, tuleja ochronna i głowica prasująca są ze sobą połączone.Przesuń całość w prawo, aby wcisnąć zacisk w pierścień kotwiący;w tym czasie dysza olejowa cylindra napinającego zwraca olej, dysza olejowa górnego cylindra dociskowego wchodzi do oleju, a cylinder napinający powraca hydraulicznie.Na koniec dysze olejowe cylindra napinającego i górnego cylindra dociskowego jednocześnie zwracają olej, a górny tłok dociskowy powraca do ponownego ustawienia pod działaniem siły sprężyny.

Parametr techniczny gniazda napinającego Muti-Strands Post Tension
Specyfikacje modelu Nominalna siła rozciągająca (KN) Nominalne ciśnienie oleju (Mpa) Średnica otworu przelotowego (mm) Zamontuj otwór w płycie granicznej (mm) Narzędzie montażowe (mm) Rozmiar średnicy zewnętrznej (mm)
Średnica * Wysokość
YDC650 650 48 72 99 95 200*385
YDC1000 1000 50 78 111 111 230*385
YDC1500 1500 52 94 150 150 270*390
YDC2000 2000 53 118 177 177 320*400
YDC2500 2500 52 128 210 185 345*400
YDC3000 3000 52 135 190 185 370*400
YDC3500 3500 51 160 232 232 420*400
YDC4000 4000 52 165 252 252 450*410
YDC5000 5000 52 196 260 265 500*410
YDC6500 6500 53 220 295 235 580*420
YDC10000 dziesięć tysięcy 50 270 440 415 740*570

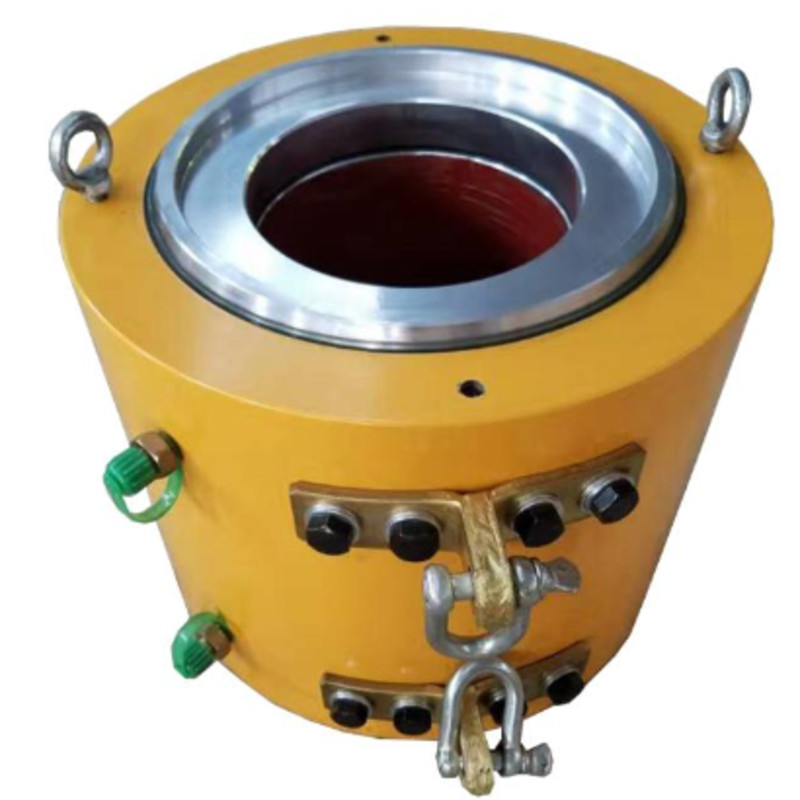

Cechy podnośnika napinającego Muti-Strands

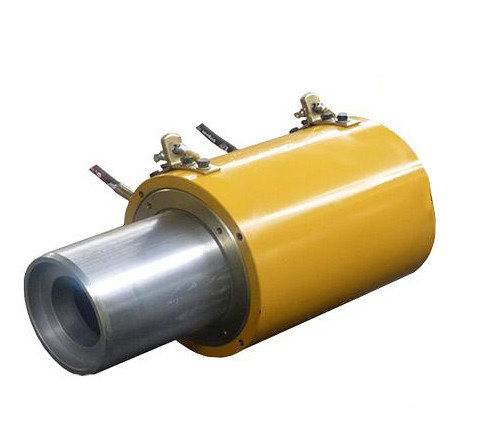

Maszyna do budowy mostów CE Inteligentny naciąg hydrauliczny 100-650T Hydrauliczny podnośnik naprężający 0



Konserwacja podnośnika napinającego Muti-Strands Post Tension
(1) zarezerwowany korytarz do konstrukcji z drutu stalowego, w wymaganiach naprężeń o długości odsłoniętej belki stalowej niż długość robocza podnośnika do 200 - 250 mm.drut stalowy nie może tracić główki przy szlifierce do blach po cięciu, nie jest „piórkiem”, aby uniknąć utrudnionej perforacji.
(2) zakryj koniec stalowego drutu płyty kotwy roboczej, wepchnij go do płyty kotwiącej i zamocuj na końcu kotwy
(3) instalacja: zainstaluj zacisk zacisku kotwiącego, zanim stalowy pierścień zapłaci za obręcz zacisku razem, a następnie wzdłuż pasma zostanie wepchnięty do otworu kotwiącego, popychany ręcznie, aby się poruszać.
(4) instalowanie płyty ograniczającej: płytka dystansowa pasuje do otworu płyty kotwiącej zgodnie z projektem płyty kotwiącej roboczej.

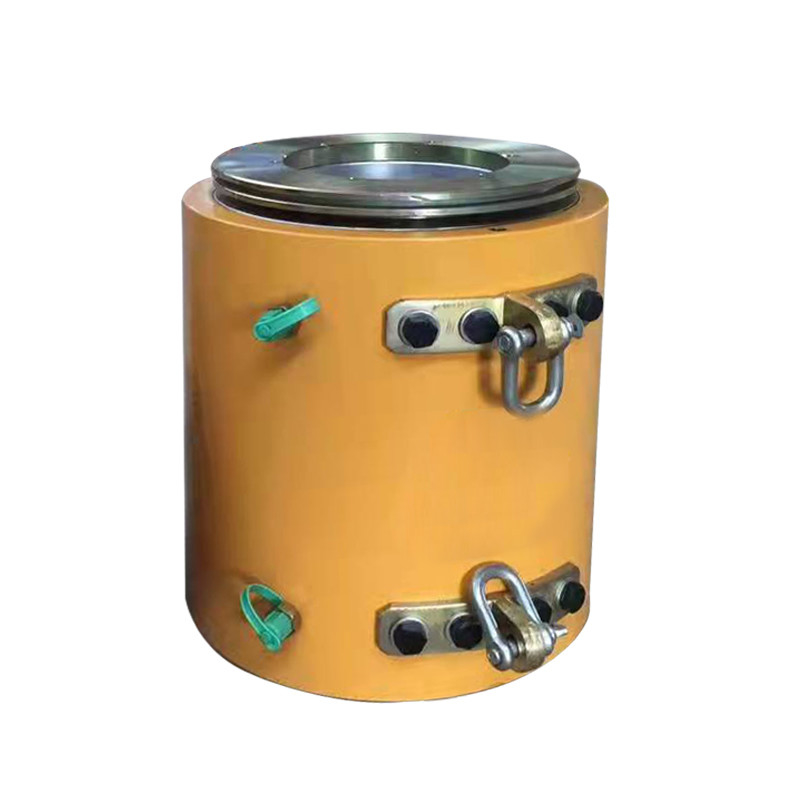

Maszyna do budowy mostów CE Inteligentny naciąg hydrauliczny 100-650T Hydrauliczny podnośnik naprężający 1


Uwagi dotyczące działania podnośnika hydraulicznego z wieloma splotami

1. W trakcie konstrukcji napinania wstępnego sprężonego, dźwignik napinający powinien być skalibrowany za pomocą miernika poziomu oleju.
2. Wstępnie naprężony sprzęt napinający i narzędzie do wstępnego naprężania niewspółosiowości powinny być używane zgodnie z modelem podnośnika w instrukcji obsługi niewspółosiowego narzędzia.
3. Przed użyciem podnośnika, podnośnik, pompa oleju i manometr oleju muszą być w odpowiednim czasie wykalibrowane przez legalną pomiarową instytucję techniczną upoważnioną przez właściwy wydział, z określeniem ich współczynnika korekcyjnego.Numer zegarka i numer gniazda są instalowane i używane razem.
4. Przed napinaniem należy obliczyć odpowiednią wartość wskazania olejomierza stopniowanego obciążenia i siły naciągu zgodnie ze wzorem współczynnika korekcji.
