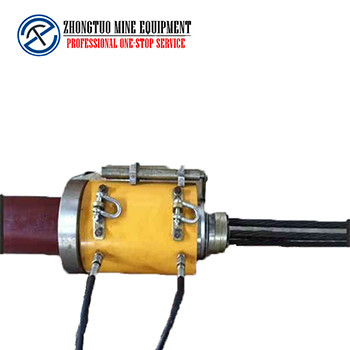

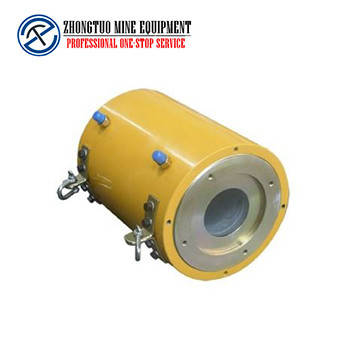

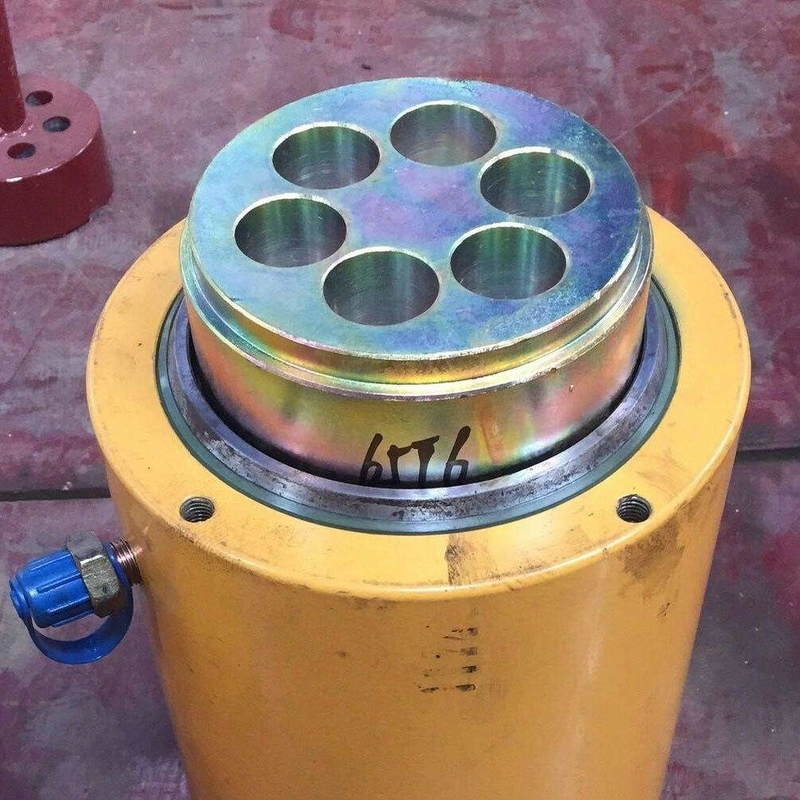

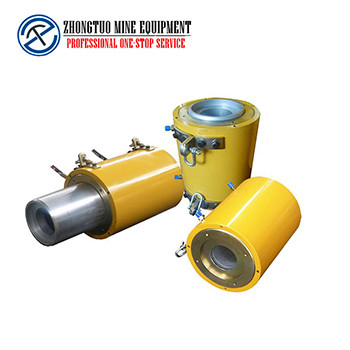

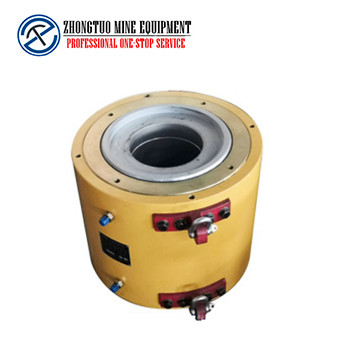

Podnośnik hydrauliczny o skoku 200 mm Muti Strands Post Tension do budowy linii kolejowych

Zalety podnośnika napinającego​

1. Stosowany głównie do ogólnego napinania kotew grupowych.

2. Multi PC Strand Jack jest łatwy w obsłudze, niezawodny w działaniu i w największym stopniu oszczędza stalowe pasma.

3. Multi PC Strand Jack jest używany głównie do budowy mostów i innych projektów w połączeniu z produktami, takimi jak kotwy sprężone i sprzęt napinający.

Montaż podnośnika napinającego i zakotwienia

1. Splot stalowy powinien być wkręcony w zarezerwowaną galerię konstrukcji, a odsłonięta długość stalowego splotu na końcu napinającym musi być o 200-250 mm dłuższa niż długość robocza podnośnika.Stalowe pasmo należy ciąć cienką szlifierką tarczową bez luźnych końcówek lub „szorstkich końców”, aby uniknąć trudnej perforacji.

2. Zakryj koniec wiązki drutu stalowego roboczej płyty kotwiącej, wepchnij ją do płyty podstawy kotwy i wyrównaj z króćcem.

3. Montaż roboczych klamer kotwiących: przed zamontowaniem klamerek użyj stalowych pierścieni, aby ścisnąć ze sobą każdą parę klamer, następnie wepchnij je do stożkowego otworu płyty kotwiącej wzdłuż stalowego splotu, a następnie wepchnij je, aż się nie poruszą.

4. Montaż płyty ograniczającej: płyta ograniczająca jest zaprojektowana zgodnie z roboczą płytą kotwiącą i dopasowana do otworu płyty kotwiącej.

5. Montaż podnośnika: najpierw zwiąż koniec wiązki stalowych splotów za pomocą kołka drucianego, następnie podnieś podnośnik i połóż go na stalowej splotce, a otwór podporowy przedniej pokrywy podnośnika umieść na zewnątrz ograniczenia talerz.W tym momencie gniazdo można ustawić współosiowo.

6. Zamontuj kotwę narzędziową na wardze nośnej na końcu tłoka.

Pola zastosowania i środki ostrożności podnośnika napinającego

Podnośniki napinające są często używane przy budowie mostów, linii kolejowych, autostrad i innych projektów.Istnieje kilka środków ostrożności podczas ich używania, jak pokazano poniżej:
1. Dźwignik napinający powinien być skalibrowany za pomocą olejomierza podczas sprężonej konstrukcji napinającej.
2. Sprzęt napinający i układ schodkowy należy stosować zgodnie z modelem podnośnika w specyfikacji układu schodkowego.
3. Przed użyciem podnośnika musi on być w odpowiednim czasie skalibrowany przez legalną organizację techniczną metrologiczną upoważnioną przez właściwy wydział zgodnie z wymaganiami dotyczącymi określenia współczynnika korekcji podnośnika, pompy olejowej i manometru oleju.Podczas napinania podnośnik musi być zainstalowany i używany ściśle według numeru pompy olejowej, numeru miernika oleju i numeru podnośnika wskazanych w raporcie kalibracji.
4. Przed napinaniem należy obliczyć odpowiednią wartość między odczytem olejomierza a siłą napinającą zgodnie ze wzorem współczynnika korekcji.Ponowną kalibrację należy przeprowadzić w następujących warunkach: przed pierwszym użyciem nowego podnośnika;Gdy wskazówka manometru oleju nie może powrócić do zera, podnośnik, manometr oleju i przewód olejowy zostały wymienione lub naprawione;Gdy podnośnik jest używany przez ponad 6 miesięcy lub napinany ponad 200 razy;Podczas użytkowania występują inne nienormalne zjawiska.
5. Używając podnośnika, zwracaj uwagę na stabilność podczas podnoszenia.Po lekkim podniesieniu ciężkiego przedmiotu sprawdź, czy występują jakieś nienormalne warunki.Jeśli nie ma nienormalnego stanu, kontynuuj podnoszenie podnośnika.
6. Gdy kilka podnośników pracuje jednocześnie, konieczne jest posiadanie specjalnie przydzielonej osoby do dowodzenia, aby podnoszenie lub opuszczanie odbywało się synchronicznie.Drewniane klocki należy podeprzeć między dwoma sąsiednimi podnośnikami, aby zapewnić odstępy zapobiegające przesuwaniu się.
