Specyfikacje modelu | Nominalna siła rozciągająca (KN) | Nominalne ciśnienie oleju (Mpa) | Średnica otworu przelotowego (mm) | Zainstaluj otwór płytki ograniczającej (mm) | Narzędzie montażowe (mm) | Rozmiar średnicy zewnętrznej (mm) Średnica * wysokość |
YDC650 | 650 | 48 | 72 | 99 | 95 | 200*385 |
YDC1000 | 1000 | 50 | 78 | 111 | 111 | 230*385 |
YDC1500 | 1500 | 52 | 94 | 150 | 150 | 270*390 |
YDC2000 | 2000 | 53 | 118 | 177 | 177 | 320*400 |
YDC2500 | 2500 | 52 | 128 | 210 | 185 | 345*400 |
YDC3000 | 3000 | 52 | 135 | 190 | 185 | 370*400 |
YDC3500 | 3500 | 51 | 160 | 232 | 232 | 420*400 |
YDC4000 | 4000 | 52 | 165 | 252 | 252 | 450*410 |
YDC5000 | 5000 | 52 | 196 | 260 | 265 | 500*410 |
YDC6500 | 6500 | 53 | 220 | 295 | 235 | 580*420 |
YDC10000 | 10000 | 50 | 270 | 440 | 415 | 740*570 |

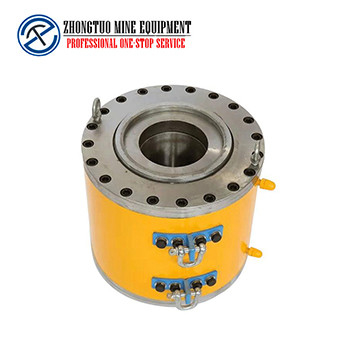

Zalety elektrycznego podnośnika hydraulicznego Multi PC Strand:
1. Stosowany głównie do ogólnego napinania kotew grupowych.
2. Multi PC Strand Jack jest łatwy w obsłudze, niezawodny w działaniu iw największym stopniu oszczędza stalowe splotki.
3. Multi PC Strand Jack jest używany głównie do budowy mostów i innych projektów w połączeniu z produktami takimi jak wstępnie naprężone kotwy i sprzęt napinający.

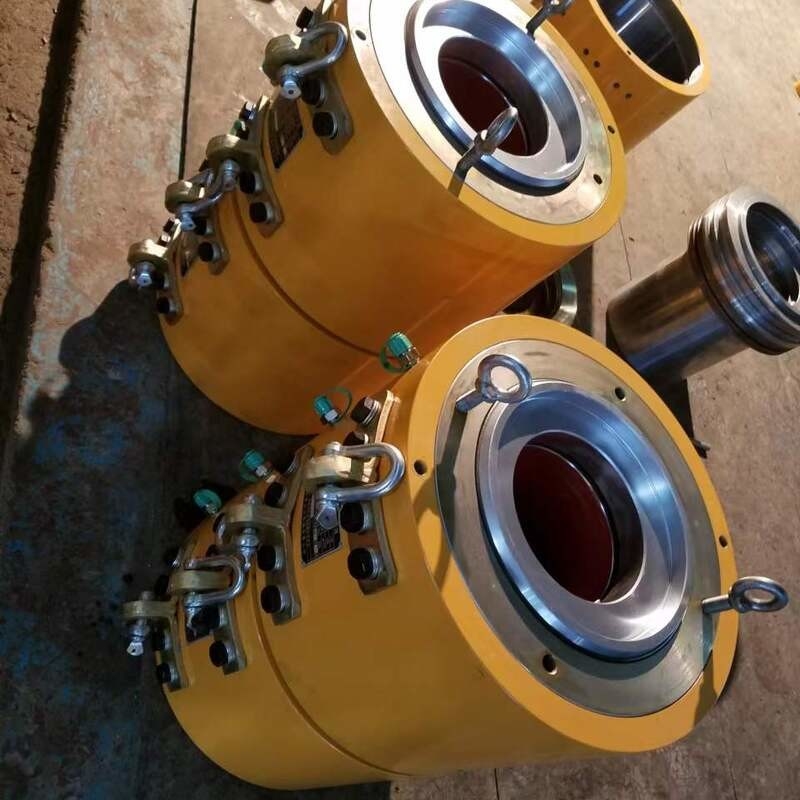

Cechy gniazda napinającego Muti-Strands:

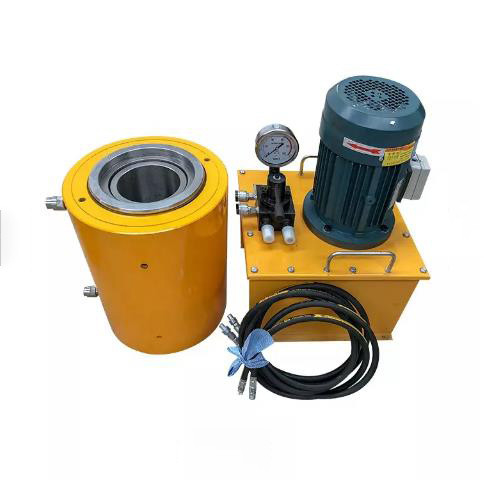

1. Napinacz wielosplotowy jest specjalnym napinaczem służącym do napinania splotów stalowych i innych sprężonych cięgien.Zasadniczo należy go używać w połączeniu z pompą oleju napinającego.Siłę do napinania i powrotu do góry zapewnia olej pod wysokim ciśnieniem pompy oleju napinającego.Zgodnie z różnymi strukturami jest on podzielony na przedni podnośnik napinający kartę i środkowy podnośnik napinający.
2. Napinacz ma zwartą konstrukcję, stabilną pracę podczas napinania, wysokie ciśnienie oleju, dużą siłę napinania, konstrukcję o dużej rozpiętości, długie wiązki drutu itp. Projekty konstrukcji napinanych, takie jak tamy hydroenergetyczne i wieżowce.

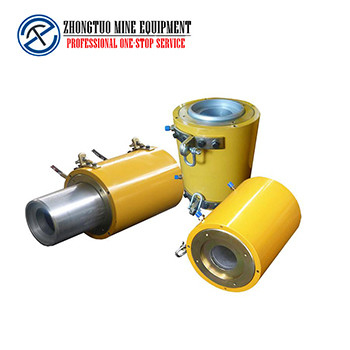

Instalacja gniazd i kotew Multi PC Strands
(1) Stalowe pasmo jest wkładane do zarezerwowanego korytarza konstrukcji, a odsłonięta długość wiązki drutu na końcu napinanym musi być o 200-250 mm dłuższa niż długość robocza podnośnika.Stalowe pasmo należy ciąć cienkowarstwową szlifierką i nie może być rozsypane ani „włochate”, aby uniknąć trudności w perforacji.

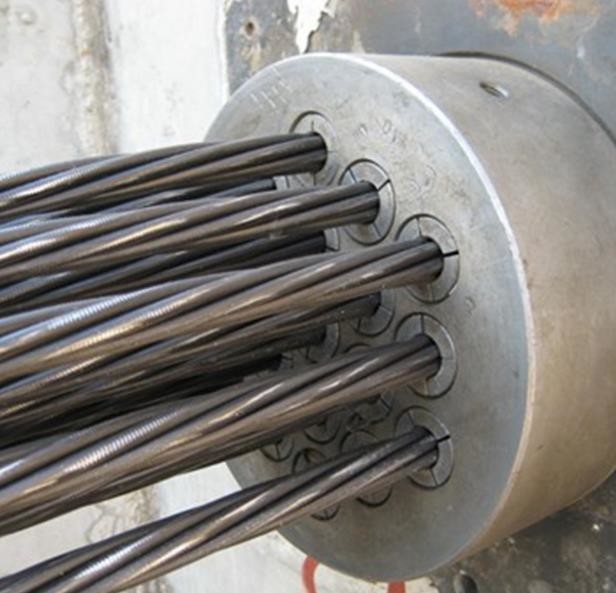

(2) Załóż wiązkę przewodów roboczej płyty kotwiącej na koniec wiązki, dopchnij ją do płyty kotwiącej i zamocuj za pomocą ogranicznika.
(3) Zainstaluj działające klipsy kotwiące: Przed zainstalowaniem klipsów użyj stalowego pierścienia, aby związać każdy klips, a następnie wepchnij go w otwór stożkowy płyty kotwiącej wzdłuż stalowego pasma i popchnij ręcznie, aż się nie poruszy .
(4) Zainstaluj płytkę ograniczającą: Płyta ograniczająca jest zaprojektowana zgodnie z roboczą płytą kotwiącą i dopasowana do otworów w płycie kotwiącej.
(5) Zainstaluj podnośnik: najpierw zwiąż koniec wiązki stalowych drutów żelaznymi szpilkami, następnie podnośnik można podnieść i założyć na wiązkę stalową, a następnie umieścić port podtrzymujący przedniej pokrywy podnośnika na zewnątrz płytki ograniczającej.W tym momencie gniazdo można ustawić współosiowo.
(6) Zamontować kotwę narzędziową na ograniczniku łożyska na końcu tłoka.
