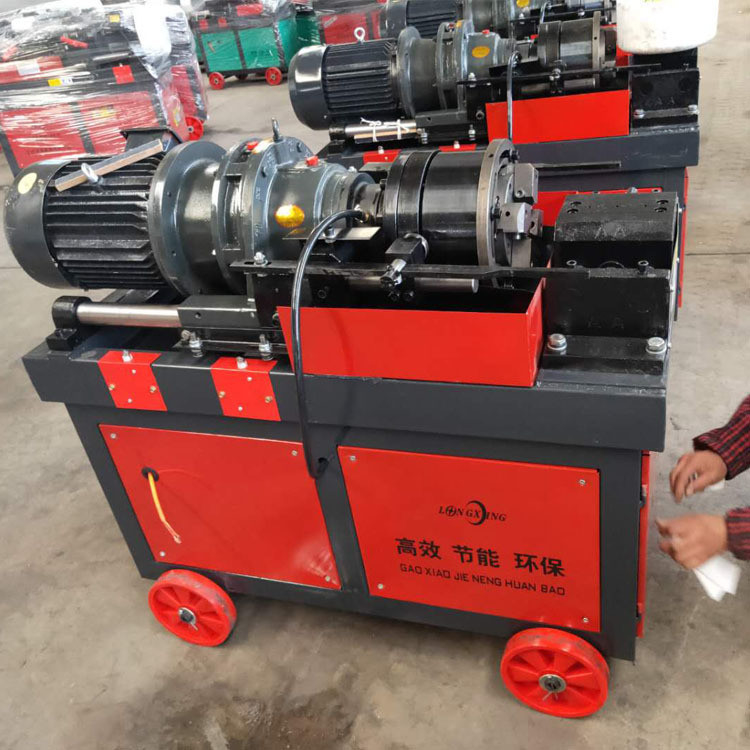

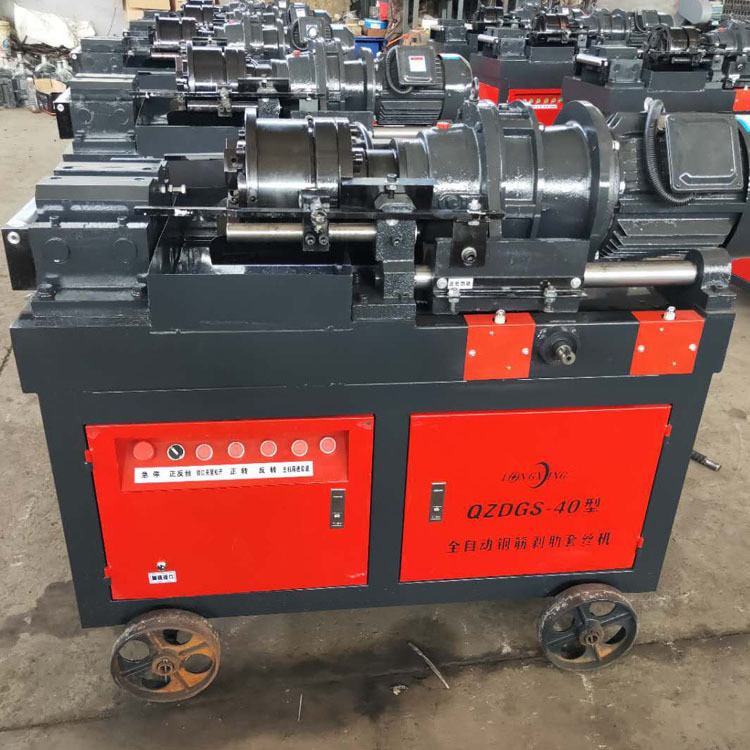

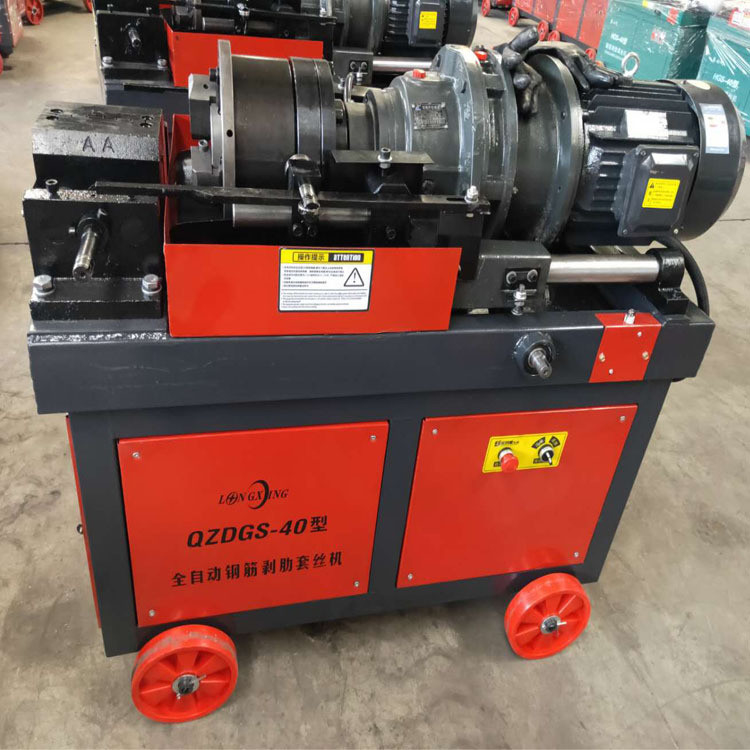

Pneumatyczna maszyna do walcowania nici z drutu stalowego Budowa tunelu

Zasada działania maszyny do ściągania i walcowania żeber
1. Konstrukcja mocowania prętów zbrojeniowych
Mocowanie prętów zbrojeniowych odbywa się za pomocą śrub z gwintem dodatnim i ujemnym, które napędzają korpus zacisku do przesuwania i samocentrowania.
2. Obróbka głowicy gwintu:
Pręt stalowy jest zaciśnięty, a głowica do walcowania gwintów obraca się i przesuwa osiowo, aby zakończyć obróbkę gwintu.Silnik główny wykonuje obrót głowicy ściągającej i walcującej żebra z prędkością 50 obr./min przez reduktor.Podawanie jest zakończone przez operatora, który ciągnie uchwyt przez koło zębate i zębatkę, aby napędzać reduktor i głowicę do zdzierania żeber, aby poruszać się wzdłuż suwaka.
3. Koło do toczenia nici:
Koło toczne z gwintem tocznym składa się z trzech części, które można instalować zamiennie, a gwint toczny jest formowany jednocześnie.
4. Nacieraj i wycofuj się
Włącz główny przycisk silnika, silnik napędza głowicę toczącą gwint reduktora i żeber, aby się obracać, operator pociąga za uchwyt do podawania, po zakończeniu obróbki nici płyta dotykowa przełącznika jazdy naciska przycisk przełącznika jazdy, cofa się i powraca do pozycji początkowej po automatycznym opóźnionym wyłączeniu.

Cechy walcarki do gwintów prostych z prętów stalowych

1. Maszyna do walcowania prętów stalowych jest bardzo automatyczna, może automatycznie podnosić nóż i automatycznie powracać, a hałas generowany przez sprzęt jest również bardzo mały;
2. Jakość połączeń jest stabilna i niezawodna, a wytrzymałość połączeń jest wyższa niż w przypadku zwykłych materiałów podstawowych;
3. Przetwarza szeroką gamę prętów stalowych i zajmuje mniej sprzętu;
4. Jest to również najważniejsza kwestia: żywotność koła do walcowania gwintów jest długa, a wykorzystanie dodatkowych kosztów połączeń jest również bardzo małe.

Parametr techniczny

Przygotowanie przed użyciem walcarki do gwintów

Przygotowanie przed obróbką
1. Podłącz przewód zasilający i przewód uziemiający zgodnie z wymaganiami i włącz zasilanie.Zasilacz to trójfazowy zasilacz prądu zmiennego 380 V — 50 Hz.Proszę używać automatycznego przełącznika z funkcją ochrony przed wyciekiem, aby zapewnić bezpieczeństwo osobiste.
2. Dodaj wystarczającą ilość rozpuszczalnego płynu chłodzącego (oleisty płyn chłodzący jest surowo zabroniony) do zbiornika płynu chłodzącego.
Pusty samochód testowy
1. Włącz zasilanie.Sprawdź, czy pompa wody chłodzącej działa normalnie.
2. Użyj przycisku, aby sprawdzić, czy elektryczny system sterowania zwykle działa.

Zastosowanie walcarki do gwintów prostych prętów stalowych

1.Maszyna do walcowania gwintów wykorzystuje formowanie gwintów do cięcia i walcowania, aby osiągnąć cel wzmocnienia i obróbki gwintu na końcu pręta stalowego, co rozwiązuje problem wstępnej obróbki końca pręta stalowego przed obróbką oraz ból, którego potrzebuje podobny sprzęt być wielokrotnie walcowanym, aby ograniczyć przetwarzanie na miejscu i obsługę wielu prętów stalowych oraz poprawić wydajność produkcji i przetwarzania na miejscu;
2. Maszyna do walcowania gwintów może wykorzystywać jedną głowicę do walcowania gwintów do realizacji walcowania różnych specyfikacji prętów stalowych, co rozwiązuje problem bezpośredniej obróbki końcówek prętów stalowych za pomocą podobnego sprzętu.Gwinty wymagają jednej głowicy do walcowania gwintów na specyfikację.Maszyna do walcowania gwintów przyjmuje wewnętrzny płyn chłodzący, który rozwiązuje problem usuwania wiórów podczas walcowania.Ma wysoką intensywność automatyzacji i automatycznie zatrzymuje się podczas podawania i resetowania.
