Specyfikacje modelu | Nominalna siła rozciągająca (KN) | Nominalne ciśnienie oleju (Mpa) | Średnica otworu przelotowego (mm) | Zamontuj otwór w płycie granicznej (mm) | Narzędzie montażowe (mm) | Rozmiar średnicy zewnętrznej (mm) Średnica * Wysokość |
YDC650 | 650 | 48 | 72 | 99 | 95 | 200*385 |
YDC1000 | 1000 | 50 | 78 | 111 | 111 | 230*385 |
YDC1500 | 1500 | 52 | 94 | 150 | 150 | 270*390 |
YDC2000 | 2000 | 53 | 118 | 177 | 177 | 320*400 |
YDC2500 | 2500 | 52 | 128 | 210 | 185 | 345*400 |
YDC3000 | 3000 | 52 | 135 | 190 | 185 | 370*400 |
YDC3500 | 3500 | 51 | 160 | 232 | 232 | 420*400 |
YDC4000 | 4000 | 52 | 165 | 252 | 252 | 450*410 |
YDC5000 | 5000 | 52 | 196 | 260 | 265 | 500*410 |
YDC6500 | 6500 | 53 | 220 | 295 | 235 | 580*420 |
YDC10000 | dziesięć tysięcy | 50 | 270 | 440 | 415 | 740*570 |

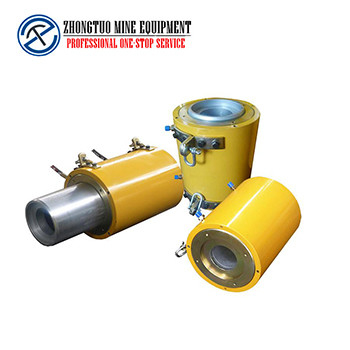

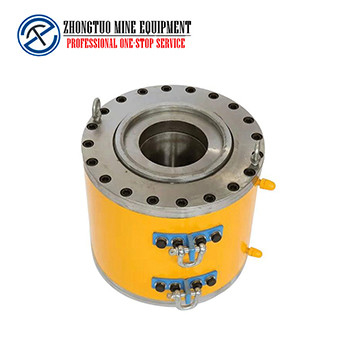

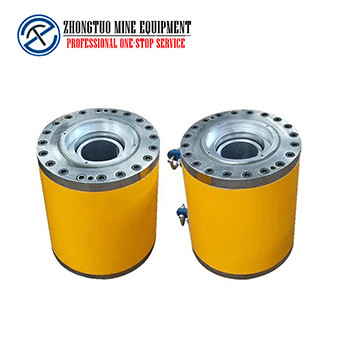

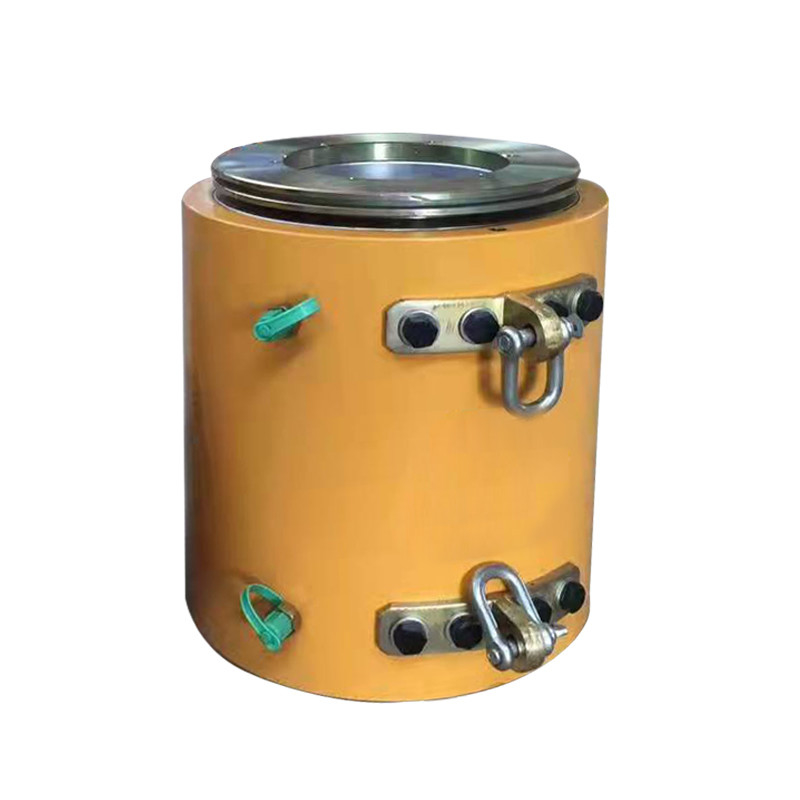

Cechy hydraulicznego rdzenia Hollow Jack
1. Typy YDC Podnośnik naprężający jest uniwersalnym sprężonym podnośnikiem przelotowym, który jest używany do operacji napinania różnych zakotwień splotów stalowych.Szeroko stosowany do sprężania dużych budynków, konstrukcji, mostów z betonu sprężonego, kotwienia skał, konstrukcji hydraulicznych, kotwienia fundamentów i innych dużych projektów.
2. Główne części podnośnika wykonane są ze stali o wysokiej wytrzymałości, która ma cechy zwartej konstrukcji, lekkiej, małej objętości, krótkiej długości osiowej i krótkiej zarezerwowanej długości naciągu stalowego pasma, co może zaoszczędzić materiał z pasma stalowego.Podnośnik jest elastyczny, trwały, łatwy w obsłudze i łatwy w utrzymaniu.
3. Gniazdo typu YDC jest rodzajem gniazda przelotowego, które jest wielofunkcyjnym urządzeniem napinającym wstępnie naprężone.Jest łatwy w obsłudze, używany głównie do napinania pojedynczych otworów, a także do długiego i krótkiego napinania wstępnego.Napinanie i rozwiązywanie problemów oraz odpowiednie do wiązek i pasm drutu stalowego o wysokiej wytrzymałości o różnych specyfikacjach.
Schemat hydraulicznego gniazda drążonego rdzenia
1, nakrętka pozycjonująca 2, korek 3, pierścień 4, cylinder 5, tłok 6, tuleja serca 7, pierścień 8, dysza olejowa 9, płyta uszczelniająca 10, pierścień dociskowy
Montaż podnośnika napinającego i zakotwienia
1. Splot stalowy powinien być wkręcony w zarezerwowaną galerię konstrukcji, a odsłonięta długość stalowego splotu na końcu napinającym musi być o 200-250 mm dłuższa niż długość robocza podnośnika.Stalowe pasmo należy ciąć cienką szlifierką tarczową bez luźnych końcówek lub „szorstkich końców”, aby uniknąć trudnej perforacji.
2. Zakryj koniec wiązki drutu stalowego roboczej płyty kotwiącej, wepchnij ją do płyty podstawy kotwy i wyrównaj z króćcem.
3. Montaż roboczych klamer kotwiących: przed zamontowaniem klamerek użyj stalowych pierścieni, aby ścisnąć ze sobą każdą parę klamer, następnie wepchnij je do stożkowego otworu płyty kotwiącej wzdłuż stalowego splotu, a następnie wepchnij je, aż się nie poruszą.
4. Montaż płyty ograniczającej: płyta ograniczająca jest zaprojektowana zgodnie z roboczą płytą kotwiącą i dopasowana do otworu płyty kotwiącej.
5. Montaż podnośnika: najpierw zwiąż koniec wiązki stalowych splotów za pomocą kołka drucianego, następnie podnieś podnośnik i połóż go na stalowej splotce, a otwór podporowy przedniej pokrywy podnośnika umieść na zewnątrz ograniczenia talerz.W tym momencie gniazdo można ustawić współosiowo.
6. Zamontuj kotwę narzędziową na wardze nośnej na końcu tłoka.
Podnośnik jest używany w połączeniu z wspomagającą pompą olejową.Obwód oleju napinającego pompy olejowej jest podłączony do dyszy wnęki napinania podnośnika, a skalibrowany manometr jest również podłączony do obwodu oleju.Obwód oleju powrotnego pompy olejowej jest podłączony do dyszy oleju powrotnego suchego kociołka, a zawór bezpieczeństwa obwodu oleju jest ustawiony na 10 MPa, aby zapewnić bezpieczeństwo.
