CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device

CE ISO Wiele otworów Kotwica Akcesoria Łącznik Okrągłe urządzenie kotwiące

  • Podkreślić

    Akcesoria kotwiące ISO z wieloma otworami

    ,

    akcesoria kotwiące z wieloma otworami CE

    ,

    okrągłe urządzenie kotwiące łącznika

  • Automatyzacja
    Półautomatyczny
  • Pasmo PC
    1-15 otworów
  • Pakiet transportowy
    Drewniane pudło
  • Forma klina
    2 żetony lub 3 żetony
  • Orzecznictwo
    CE; ISO
  • Serwis pogwarancyjny
    Śledzenie wskazówek i usług
  • Gwarancja
    Rok
  • Materiał
    Ciągliwy metal
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    ZHONGTUO
  • Orzecznictwo
    CE; ISO
  • Minimalne zamówienie
    1
  • Szczegóły pakowania
    Drewniana skrzynka
  • Czas dostawy
    7-15 dni
  • Zasady płatności
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

CE ISO Wiele otworów Kotwica Akcesoria Łącznik Okrągłe urządzenie kotwiące

Urządzenie kotwiczące Łącznik kotwiczący Okrągłe otwory kotwiące

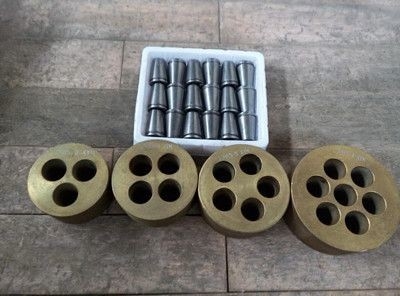

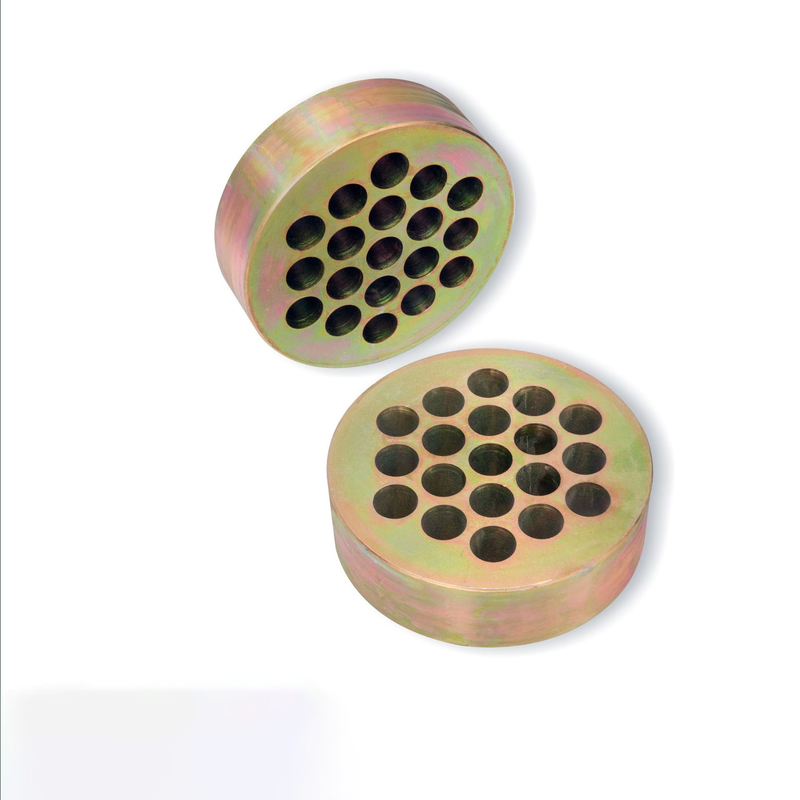

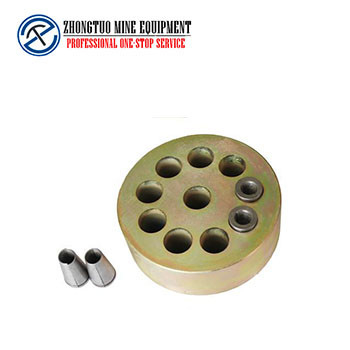

Opis okrągłej kotwy płaskiej z naprężeniem sznurka

Zakotwienie jest trwałym urządzeniem kotwiącym stosowanym w betonie sprężonym i stanowi integralną część przykładania do konstrukcji siły skurczowej generowanej przez sprężone cięgna.W konstrukcjach lub elementach kablobetonowych, w celu utrzymania napięcia sprężonych cięgien i przeniesienia ich do wnętrza betonu, narzędzie kotwiące może poprawić nośność mostu, zwiększyć rozpiętość mostu i zmniejszyć ciężar mostu.



Specyfikacja okrągłej kotwy płaskiej z naprężeniem sznurka

Dane techniczne zakotwienia YJM13

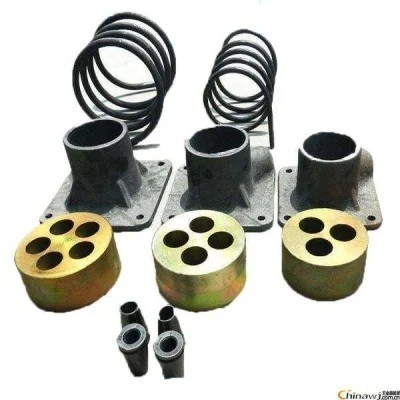

Specyfikacja Głowica kotwicy Płyta łożyska Kanał Wzmocnienie spiralne Stresujący Jack
A B Kwadrat Okrągły ΦE(ID) F H G N
PŁYTA CD C*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dane techniczne zakotwienia YJM15
Specyfikacja Głowica kotwicy Płyta łożyska Kanał Wzmocnienie spiralne Stresujący Jack
A B Kwadrat Okrągły E
(ID)
F H G N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Główna klasyfikacja zakotwień mostowych



CE ISO Wiele otworów Kotwica Akcesoria Łącznik Okrągłe urządzenie kotwiące 0



Budowa i montaż skomplikowanych kotew
1. Budowa i montaż skomplikowanych zakotwień jest również nazywana „konstrukcją i montażem zakotwień kierunkowych”.Poprzez określone środki techniczne ściśle kontrolowana jest energia wybuchu i skala wybuchu, dzięki czemu dźwięk, wibracje, obszar uszkodzenia konstrukcji i instalacji zakotwienia oraz zakres opadu pękniętych obiektów są kontrolowane w określonych granicach.W miastach i fabrykach często wymagane są złożone stare budynki lub konstrukcje mostowe, takie jak budynki, warsztaty, kominy, wieże ciśnień i różne fundamenty, które często są budowane i instalowane za pomocą skomplikowanych kotew.
2. Przy budowie i montażu skomplikowanych zakotwień należy wziąć pod uwagę wiele czynników, w tym geometrię i materiał konstrukcji zakotwienia i korpusu instalacji, użyte materiały wybuchowe, ilość ładunku, prosty układ konstrukcji i sposób ładowania, przykrycie oraz środki ochronne i otaczające środowisko itp. Wśród nich najważniejsza jest liczba materiałów wybuchowych i ładunków.



Obszary zastosowania sprężonego zakotwienia okrągłego naprężonego
Mosty autostradowe, mosty kolejowe, węzły miejskie, miejskie lekkie szyny, budynki wysokościowe, zapory wodne i elektrownie wodne, terminale portowe, kotwienie ochrony skarp górotworu, wzmocnienie fundamentów, dach kotwiący strop kopalni tunelowej, siatka sprężona, metro, duże budynki, hale, warsztaty magazynowe, wieżowce, dźwigi ciężkie, napęd przerywany z folią ślizgową, przeciskanie mostów i tuneli, duże kontenery i statki, podkłady, wymiana podpór mostowych, wzmocnienie mostów i budynków, prace zbrojarskie, antymagnetyczne i antykorozyjne prace (kotwy włókniste) ), zbrojenie z włókna węglowego, konstrukcja belkowa wstępnie naprężona, zewnętrzne sprężenie, liny odciągowe, liny podwieszane itp.

CE ISO Wiele otworów Kotwica Akcesoria Łącznik Okrągłe urządzenie kotwiące 1



Zawiadomienia o okrągłym zakotwieniu sprężonym

(1) Do cięcia wstępnie naprężonych żeber należy używać piły ściernej, a nie należy stosować cięcia łukowego;
(2) Kiedy stalowe pasma są wiązane, powinny być prostowane jeden po drugim, wiązane w wiązki i nie mogą być nieuporządkowane.Zakotwienie wyciskane lub tłoczone na stałym końcu stalowego splotu należy wcześniej zmontować z płytą nośną i zbrojeniem spiralnym;
(3) Sprzęt i przyrządy używane do sprężania powinny być regularnie konserwowane i kalibrowane;
(4) Przed naprężeniem sprężonych cięgien należy dostarczyć raport z próby wytrzymałości i ściskania betonu.Jeżeli wytrzymałość betonu na ściskanie spełnia wymagania projektowe i jest nie mniejsza niż 75% klasy wytrzymałości projektowej, można zastosować sprężenie;
(5) Przed naprężeniem cięgien sprężających należy oczyścić powierzchnię płyty nośnej i sprawdzić jakość betonu za płytą nośną.Jeśli w betonie jest ubytek, przed naprężeniem należy go naprawić zaprawą epoksydową;
(6) Po zainstalowaniu kotwy płyta kotwiąca powinna być prosta, klips powinien być dokręcony, a pozycja klipsa powinna być jednolita: ale klips nie powinien być zbyt mocno ubijany podczas dokręcania klipsa, aby nie uszkodzić zacisk.
