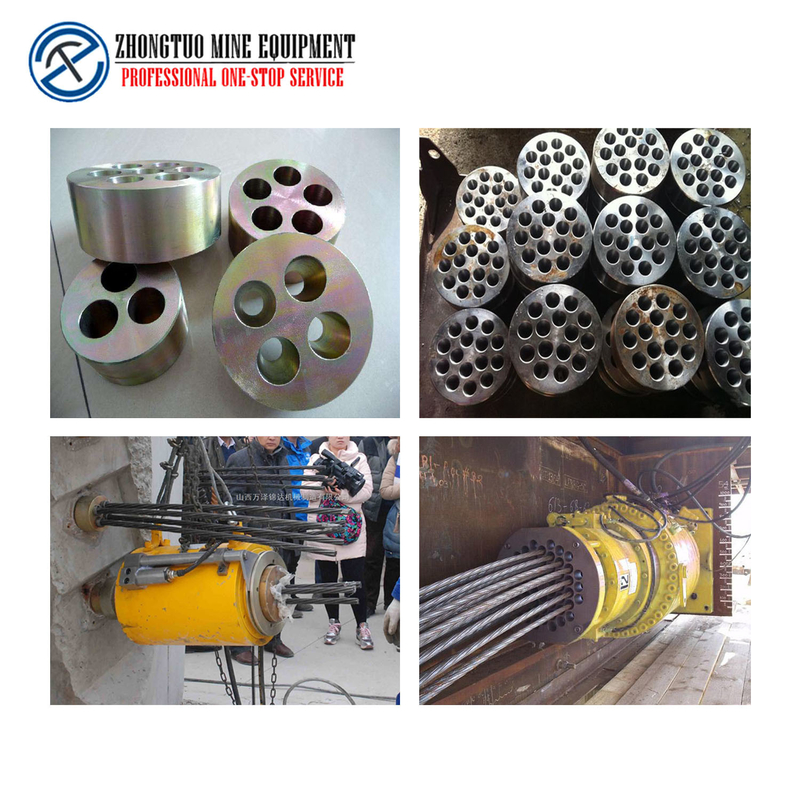

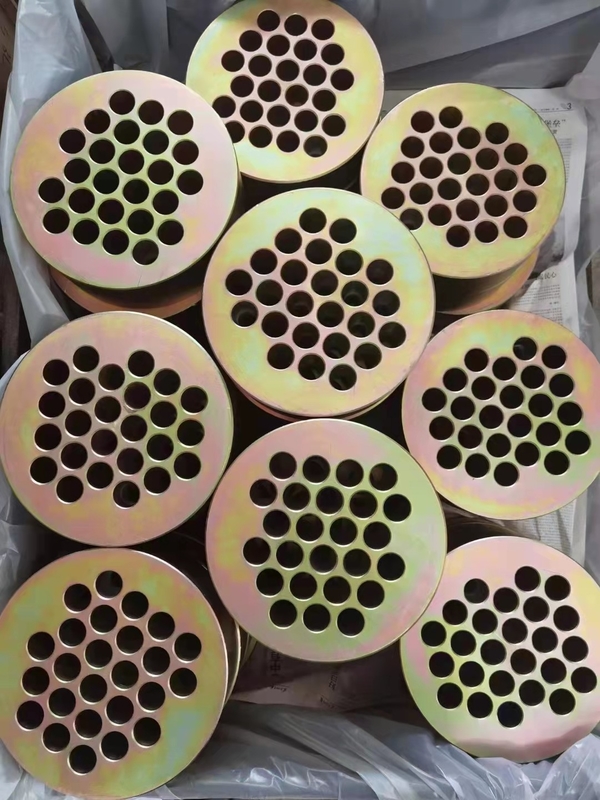

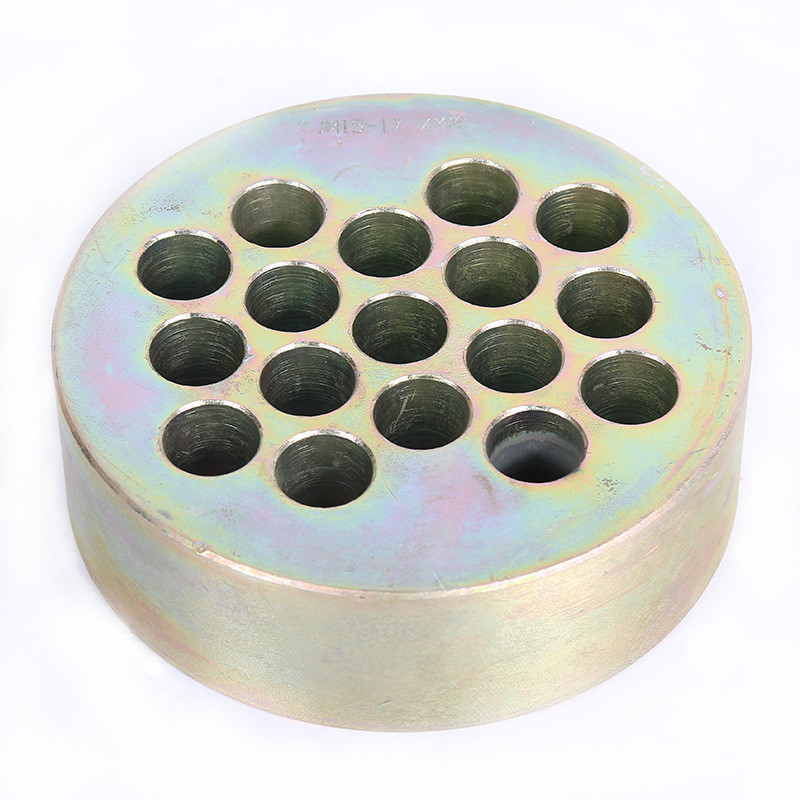

Wielosplotowe głowice kotwiące (płyty klinowe) do żyły PC 15,7 mm
Parametr techniczny kotwy sprężonej do napinania mostu
1).Typ: jednootworowy, wielootworowy;Okrągły, płaski.

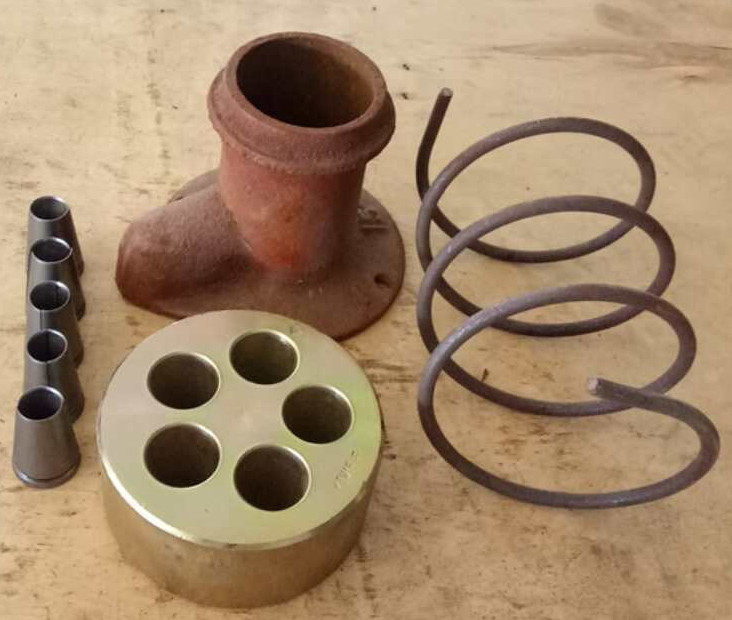

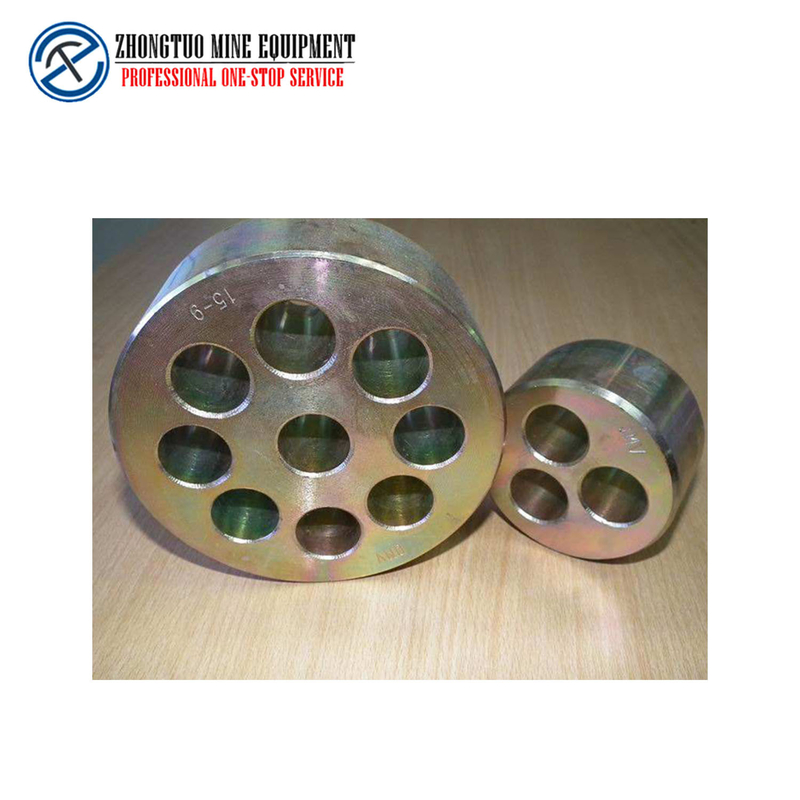

2).Części: pierścień/płyta kotwiąca, klin, płyta podstawowa itp.
3).Charakteryzują się wysoką skutecznością kotwienia i bardzo dobrą wydajnością.
4).Możemy wyprodukować wszelkiego rodzaju urządzenia kotwiące i sprężone zgodnie z Twoimi wymaganiami i rysunkami.
Specyfikacja kotwy sprężonej do napinania mostu
Dane techniczne zakotwienia YJM13 | ||||||||||
Specyfikacja | Głowica kotwicy | Płyta łożyska | Kanał | Wzmocnienie spiralne | Stresujący Jack | |||||
A | B | Kwadrat | Okrągły | ΦE(ID) | F | H | G | N | ||
PŁYTA CD | C*D | |||||||||
YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
Dane techniczne zakotwienia YJM15 | ||||||||||
Specyfikacja | Głowica kotwicy | Płyta łożyska | Kanał | Wzmocnienie spiralne | Stresujący Jack | |||||
A | B | Kwadrat | Okrągły | E (ID) |
F | H | G | N | ||
C×D | ΦC×D | |||||||||
YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
Wprowadzenie kotwy sprężonej do napinania mostów
Aplikacja serii YM15
Mosty autostradowe, mosty kolejowe, wiadukty miejskie, miejska kolej miejska, wieżowce, ochrona wodna i zapora wodna, molo kotwiczne portowe: wzmocnienie fundamentów i zakotwienie zabezpieczenia skarp górotworu szczyt sklepienia tunelu, sprężone, metro, „duży budynek rządowy projekty, szeroka hala magazynowa, wieżowiec, dźwigi ciężkie, pchanie maziowych, napęd przerywany, tunele, duże kontenery i statki, podkłady, wymiana łożysk mostowych: wzmocnienie mostów i budynków, inżynieria zbrojeniowa, inżynieria antymagnetyczna i antykorozyjna (kotwa światłowodowa), wzmocnienie z włókna węglowego, konstrukcja belki, zewnętrzna technika sprężania, linka podtrzymująca, linka zwieszakowa itp.
Obszary zastosowania kotwy sprężonej kablobetonowej
Mosty autostradowe, mosty kolejowe, węzły miejskie, miejskie lekkie szyny, budynki wysokościowe, zapory wodne i elektrownie wodne, terminale portowe, kotwienie ochrony skarp górotworu, wzmocnienie fundamentów, dach kotwiący strop kopalni tunelowej, siatka sprężona, metro, duże budynki, hale, warsztaty magazynowe, wieżowce, dźwigi ciężkie, napęd przerywany z folią ślizgową, przeciskanie mostów i tuneli, duże kontenery i statki, podkłady, wymiana podpór mostowych, wzmocnienie mostów i budynków, prace zbrojarskie, antymagnetyczne i antykorozyjne prace (kotwy włókniste) ), zbrojenie z włókna węglowego, konstrukcja belkowa wstępnie naprężona, zewnętrzne sprężenie, liny odciągowe, liny podwieszane itp.
Uwaga na naprężenie zakotwienia splotów stalowych sprężonych
Napinanie zakotwienia sprężonego splotu stalowego odbywa się w trzech etapach: napinanie wstępne, naciąganie wstępne i napinanie pośrednie.Prosimy o dokładne wykonanie poniższych kroków:
1. Zakotwienie napinające tej samej wiązki stalowych splotów musi być wykonane jednocześnie na obu końcach, a główna stal olejowa podnośnika jest powoli napełniana olejem do napinania, a odczyt licznika oleju jest głównym czynnikiem, oraz sprawdzana jest wartość wydłużenia stalowego splotu.Różnica między rzeczywistą wartością wydłużenia a teoretyczną wartością wydłużenia jest kontrolowana w granicach plus minus 6%.Różnica między wydłużeniem stalowych pasm na obu końcach nie powinna być większa niż 5%, a rozciąganie jednego końca jest surowo zabronione.Jednorazowo napinane wiązki stalowe są sterowane podwójną kontrolą.W przypadku wiązek stalowych, które są rozciągane dwukrotnie, wartość wydłużenia należy przyjąć do skomponowania w pierwszym etapie napinania, a wartość siły naciągu do drugiego etapu napinania uzupełniającego.Wartości wydłużenia są rejestrowane na czas.
2. Belka skrzyniowa jest przesuwana i przechowywana.900-tonowy podnośnik belki typu oponowego służy do podnoszenia i przesuwania belki skrzyniowej do obszaru przechowywania belek, a platforma do przechowywania belek jest wyrównana.Obszar przechowywania belek przyjmuje dwuwarstwowe przechowywanie belek.
3. Fugowanie otworów.Wstępnie sprężone iniektowanie rurociągów przyjmuje proces iniekcji wspomagany próżnią.Fugowanie ciągłe za pomocą pompy do fugowania śrubowego, gdy stężenie zawiesiny wypływającej z dyszy iniekcyjnej jest zgodne ze stężeniem w pompie iniekcyjnej, należy podłączyć port fugujący rurociągu i otworzyć zawór portu fugującego do fugowania.Gdy gnojowica przechodzi przez przezroczystą rurę, zawór wylotu pompy próżniowej można zamknąć.Gdy konsystencja gnojowicy wypływającej z rury wydechowej jest taka sama jak przed napełnieniem, zawór wydechowy można zamknąć, a gnojowicę można stale tłoczyć.Po zwiększeniu ciśnienia w rurociągu do 0,50-0,60 MPa przyłożyć ciśnienie na 3 minuty i zamknąć zawór iniekcji.Cementowanie tego samego rurociągu powinno być prowadzone w sposób ciągły i jednorazowo zakończone.
Ciepłe wskazówki O wielu splotkach Anchor
1. Kotwy powinny być prawidłowo trzymane, a w użyciu nie powinno być rdzy, wody i innych przedmiotów.
2. Przed użyciem nałóż smar na zewnętrzną powierzchnię zacisku narzędzia i wewnętrzną powierzchnię stożkowego otworu płytki kotwiącej i często usuwaj zanieczyszczenia z powierzchni zacisku.
3. Podczas napinania należy zachować środki bezpieczeństwa i nikt nie może stać za podnośnikiem napinającym.
4. System kotwiący powinien być używany razem i nie może być mieszany z innymi systemami.
