Prestressing 100 Ton 300 Ton 500 Ton Hydraulic Jack For Post Tensioning

Sprężanie 100 ton 300 ton 500 ton podnośnik hydrauliczny do napinania końcowego

  • Podkreślić

    Podnośnik hydrauliczny 500 ton

    ,

    podnośnik hydrauliczny 300 ton

    ,

    podnośnik hydrauliczny 100 ton do napinania końcowego

  • Materiał
    Stal stopowa, żeliwo, stal, plastik
  • Udar
    200mm
  • Pojemność Jack
    650 KN do 6000 KN
  • Kolor
    Żółty
  • Zastosowana średnica nici PC i stali
    15,7 mm, 15,24 mm, 12,7 mm, 12,9 mm, 9,52 mm
  • Kod HS
    841221000
  • Serwis pogwarancyjny
    Śledzenie wskazówek i usług
  • Gwarancja
    Rok
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    ZHONGTUO
  • Orzecznictwo
    CE ISO
  • Minimalne zamówienie
    1 szt.
  • Cena
    negotiated
  • Szczegóły pakowania
    Drewniana skrzynka
  • Czas dostawy
    7-15 dni
  • Zasady płatności
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Sprężanie 100 ton 300 ton 500 ton podnośnik hydrauliczny do napinania końcowego

Proces roboczy hydraulicznego rdzenia Hollow Jack
Podczas napinania wstępnie naprężonych cięgien wlot oleju z dyszy cylindra napinającego i powrót oleju z dyszy cylindra przeciskowego, cylinder przeciskowy, tuleja łącząca i tuleja wsporcza są połączone w jedno i przesuwają się w prawo, aby przytrzymać pierścień kotwiący;Siłownik oleju napinającego, nakrętka kołpaka końcowego, korek i tuleja są zintegrowane, aby napędzać kotwę narzędziową, aby przesunąć cięgno napinające w lewo;
Podczas kotwienia przeciskowego, pod warunkiem utrzymania stabilnego naprężenia, dysza cylindra przeciskowego otrzymuje olej, a tłok przeciskowy, tuleja ochronna i głowica przeciskowa przesuwają się w prawo, aby wcisnąć zacisk w pierścień kotwiący;W tym czasie powrót oleju dyszy cylindra napinającego, wlot oleju dyszy cylindra podnośnika i hydrauliczny powrót cylindra napinacza;
Na koniec, cylinder napinający i dysze olejowe cylindra podnośnika jednocześnie zwracają olej, a tłok podnośnika powraca pod działaniem siły sprężyny.

Parametr techniczny hydraulicznego rdzenia Hollow Jack
Specyfikacje modelu Nominalna siła rozciągająca (KN) Nominalne ciśnienie oleju (Mpa) Średnica otworu przelotowego (mm) Zamontuj otwór w płycie granicznej (mm) Narzędzie montażowe (mm) Rozmiar średnicy zewnętrznej (mm)
Średnica * Wysokość
YDC650 650 48 72 99 95 200*385
YDC1000 1000 50 78 111 111 230*385
YDC1500 1500 52 94 150 150 270*390
YDC2000 2000 53 118 177 177 320*400
YDC2500 2500 52 128 210 185 345*400
YDC3000 3000 52 135 190 185 370*400
YDC3500 3500 51 160 232 232 420*400
YDC4000 4000 52 165 252 252 450*410
YDC5000 5000 52 196 260 265 500*410
YDC6500 6500 53 220 295 235 580*420
YDC10000 dziesięć tysięcy 50 270 440 415 740*570



Cechy hydraulicznego rdzenia Hollow Jack

1. Typy YDC Podnośnik naprężający jest uniwersalnym sprężonym podnośnikiem przelotowym, który jest używany do operacji napinania różnych zakotwień splotów stalowych.Szeroko stosowany do sprężania dużych budynków, konstrukcji, mostów z betonu sprężonego, kotwienia skał, konstrukcji hydraulicznych, kotwienia fundamentów i innych dużych projektów.
2. Główne części podnośnika wykonane są ze stali o wysokiej wytrzymałości, która ma cechy zwartej konstrukcji, lekkiej, małej objętości, krótkiej długości osiowej i krótkiej zarezerwowanej długości naciągu stalowego pasma, co może zaoszczędzić materiał z pasma stalowego.Podnośnik jest elastyczny, trwały, łatwy w obsłudze i łatwy w utrzymaniu.
3. Gniazdo typu YDC jest rodzajem gniazda przelotowego, które jest wielofunkcyjnym urządzeniem napinającym wstępnie naprężone.Jest łatwy w obsłudze, używany głównie do napinania pojedynczych otworów, a także do długiego i krótkiego napinania wstępnego.Napinanie i rozwiązywanie problemów oraz odpowiednie do wiązek i pasm drutu stalowego o wysokiej wytrzymałości o różnych specyfikacjach.

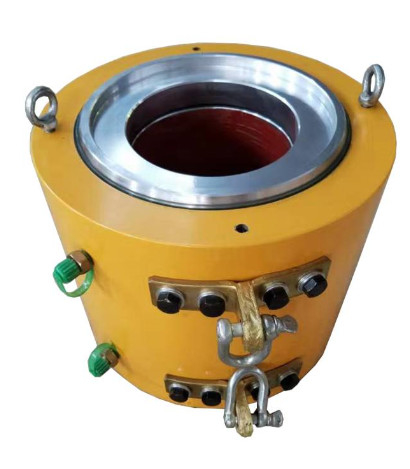

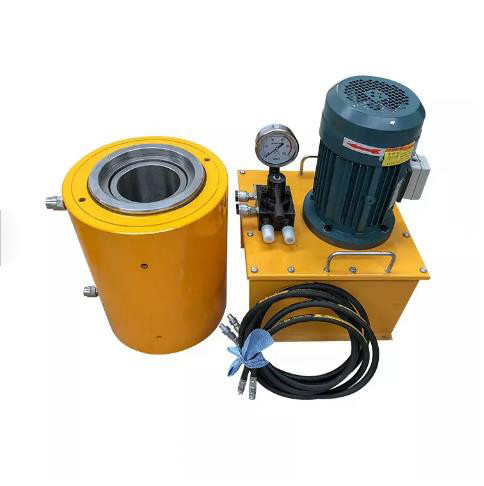

Sprężanie 100 ton 300 ton 500 ton podnośnik hydrauliczny do napinania końcowego 0



Montaż podnośnika napinającego i zakotwienia

1. Splot stalowy powinien być wkręcony w zarezerwowaną galerię konstrukcji, a odsłonięta długość stalowego splotu na końcu napinającym musi być o 200-250 mm dłuższa niż długość robocza podnośnika.Stalowe pasmo należy ciąć cienką szlifierką tarczową bez luźnych końcówek lub „szorstkich końców”, aby uniknąć trudnej perforacji.

2. Zakryj koniec wiązki drutu stalowego roboczej płyty kotwiącej, wepchnij ją do płyty podstawy kotwy i wyrównaj z króćcem.

3. Montaż roboczych klamer kotwiących: przed zamontowaniem klamerek użyj stalowych pierścieni, aby ścisnąć ze sobą każdą parę klamer, następnie wepchnij je do stożkowego otworu płyty kotwiącej wzdłuż stalowego splotu, a następnie wepchnij je, aż się nie poruszą.

4. Montaż płyty ograniczającej: płyta ograniczająca jest zaprojektowana zgodnie z roboczą płytą kotwiącą i dopasowana do otworu płyty kotwiącej.

5. Montaż podnośnika: najpierw zwiąż koniec wiązki stalowych splotów za pomocą kołka drucianego, następnie podnieś podnośnik i połóż go na stalowej splotce, a otwór podporowy przedniej pokrywy podnośnika umieść na zewnątrz ograniczenia talerz.W tym momencie gniazdo można ustawić współosiowo.

6. Zamontuj kotwę narzędziową na wardze nośnej na końcu tłoka.

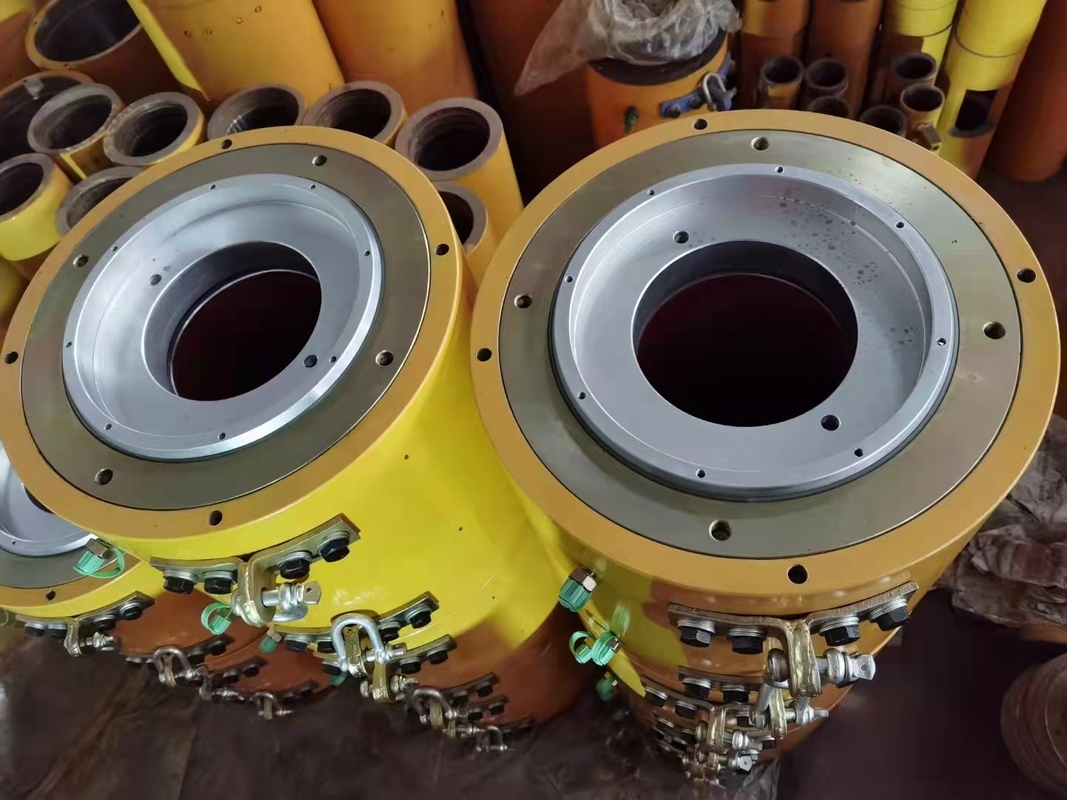

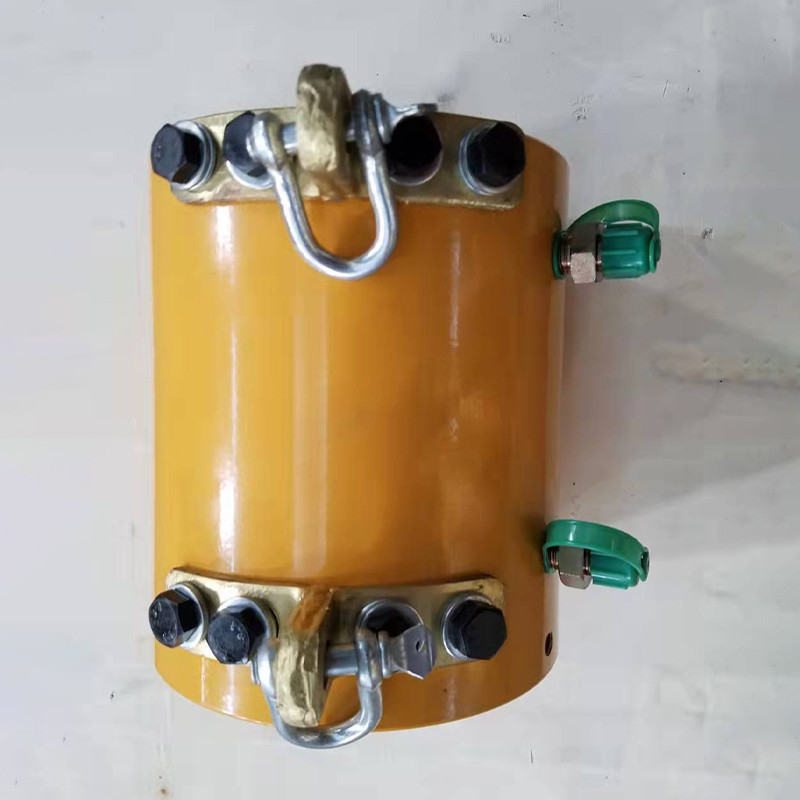

Sprężanie 100 ton 300 ton 500 ton podnośnik hydrauliczny do napinania końcowego 1



Rutynowa konserwacja elektrycznego hydraulicznego rdzenia pustego podnośnika

1. Nowy lub stary podnośnik ma więcej powietrza w cylindrze, a tłok może lekko podskoczyć, gdy zacznie się używać.Podnośnik można obracać od 2 do 3 razy bez obciążenia, aby usunąć powietrze z wewnętrznej wnęki.
2. Podnośnik powinien być wykonany z dobrego oleju mineralnego, który nie zawiera wody i innych mieszanin, nie ulega rozkładowi ani nie ulega degradacji w normalnych temperaturach.Olej należy utrzymywać w czystości, często dokładnie filtrować i regularnie wymieniać.
3. Gdy złącze podnośnika naprężającego jest połączone z rurą olejową i podnośnikiem, część interfejsu należy wyczyścić i wytrzeć do czysta, aby zapobiec przedostawaniu się piasku i kurzu do podnośnika naprężającego.
4. Po wyjęciu rury olejowej do dysz olejowych podnośnika naprężającego i pompy olejowej należy dodać nakrętki pyłoszczelne, aby zapobiec mieszaniu się szlamu.Rury olejowe, które nie są używane, również należy zamknąć korkami przeciwpyłowymi.
5. Odsłonięty arkusz napinacza powinien być często wycierany i utrzymywany w czystości.Po zakończeniu pracy tłok należy cofnąć do końca.Gdy jest bezczynny, należy go przykryć kurzem i umieścić w pomieszczeniu.Gdy jest tymczasowo umieszczony na zewnątrz, powinien być pyłoszczelny, przeciwdeszczowy i przeciwsłoneczny.
