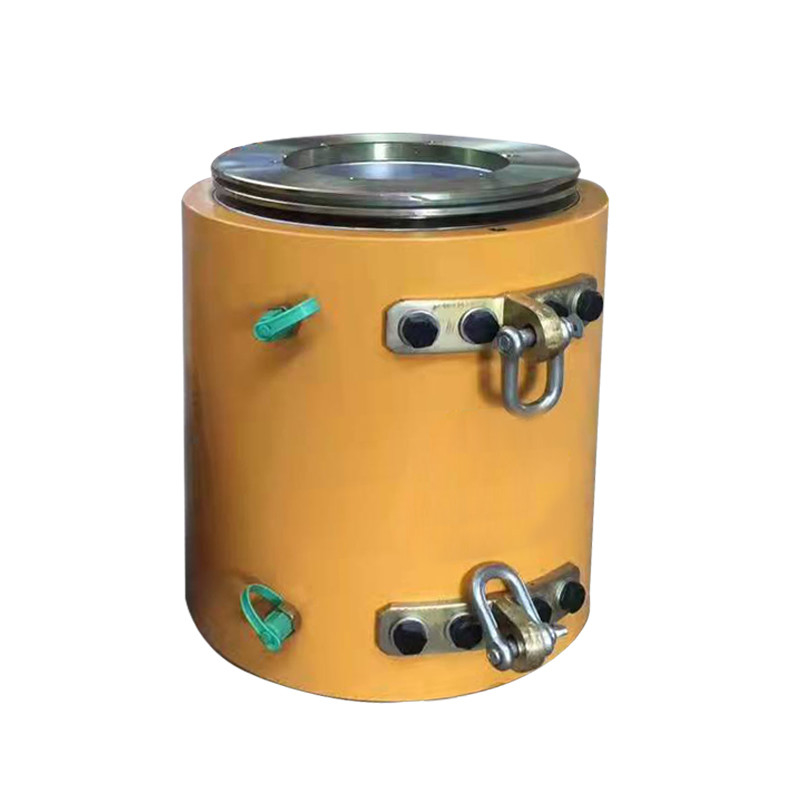

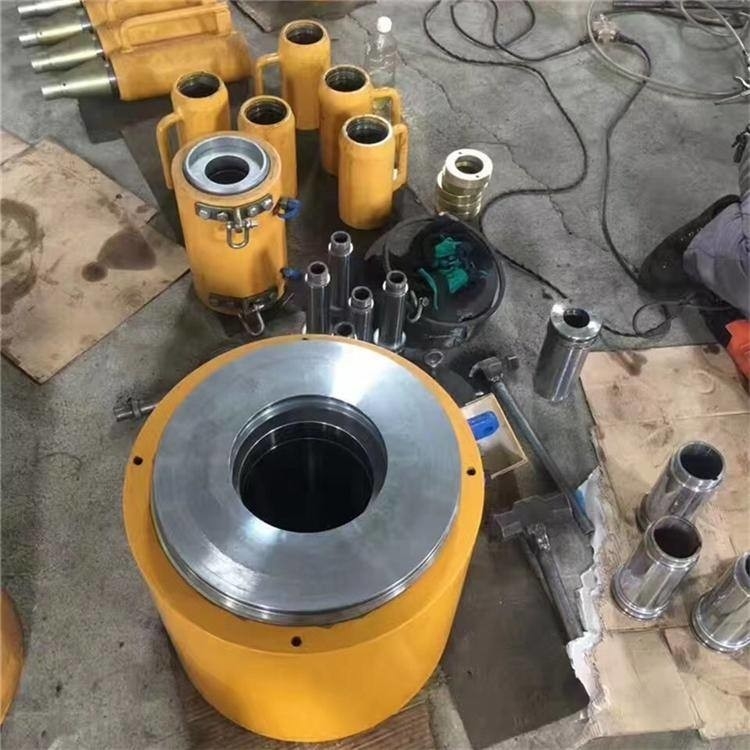

25Ton 500Ton Naprężanie betonu Post Tension Jack Naprężanie hydrauliczne Hollow Jack

Cechy hydraulicznego rdzenia Hollow Jack​

1. Typy YDC Podnośnik naprężający jest uniwersalnym sprężonym podnośnikiem przelotowym, który jest używany do operacji napinania różnych zakotwień splotów stalowych.Szeroko stosowany do sprężania dużych budynków, konstrukcji, mostów z betonu sprężonego, kotwienia skał, konstrukcji hydraulicznych, kotwienia fundamentów i innych dużych projektów.
2. Główne części podnośnika wykonane są ze stali o wysokiej wytrzymałości, która ma cechy zwartej konstrukcji, lekkiej, małej objętości, krótkiej długości osiowej i krótkiej zarezerwowanej długości naciągu stalowego pasma, co może zaoszczędzić materiał z pasma stalowego.Podnośnik jest elastyczny, trwały, łatwy w obsłudze i łatwy w utrzymaniu.
3. Gniazdo typu YDC jest rodzajem gniazda przelotowego, które jest wielofunkcyjnym urządzeniem napinającym wstępnie naprężone.Jest łatwy w obsłudze, używany głównie do napinania pojedynczych otworów, a także do długiego i krótkiego napinania wstępnego.Napinanie i rozwiązywanie problemów oraz odpowiednie do wiązek i pasm drutu stalowego o wysokiej wytrzymałości o różnych specyfikacjach.

Montaż podnośnika napinającego i zakotwienia

1. Splot stalowy powinien być wkręcony w zarezerwowaną galerię konstrukcji, a odsłonięta długość stalowego splotu na końcu napinającym musi być o 200-250 mm dłuższa niż długość robocza podnośnika.Stalowe pasmo należy ciąć cienką szlifierką tarczową bez luźnych końcówek lub „szorstkich końców”, aby uniknąć trudnej perforacji.

2. Zakryj koniec wiązki drutu stalowego roboczej płyty kotwiącej, wepchnij ją do płyty podstawy kotwy i wyrównaj z króćcem.

3. Montaż roboczych klamer kotwiących: przed zamontowaniem klamerek użyj stalowych pierścieni, aby ścisnąć ze sobą każdą parę klamer, następnie wepchnij je do stożkowego otworu płyty kotwiącej wzdłuż stalowego splotu, a następnie wepchnij je, aż się nie poruszą.

4. Montaż płyty ograniczającej: płyta ograniczająca jest zaprojektowana zgodnie z roboczą płytą kotwiącą i dopasowana do otworu płyty kotwiącej.

5. Montaż podnośnika: najpierw zwiąż koniec wiązki stalowych splotów za pomocą kołka drucianego, następnie podnieś podnośnik i połóż go na stalowej splotce, a otwór podporowy przedniej pokrywy podnośnika umieść na zewnątrz ograniczenia talerz.W tym momencie gniazdo można ustawić współosiowo.

6. Zamontuj kotwę narzędziową na wardze nośnej na końcu tłoka.

Montaż podnośników i narzędzi kotwiących

(1) Stalowe pasmo jest wkręcane w zarezerwowany korytarz konstrukcji, a odsłonięta długość wiązki drutu stalowego musi być o 200-250 mm dłuższa niż długość robocza podnośnika na końcu napinania.Stalowe pasmo musi być przycięte szlifierką do blach i nie może być luźne ani „włosowe”, aby nie było trudne do przebicia.

(2) Zakryj koniec wiązki drutu stalowego pracującej płyty kotwiącej i wepchnij ją do płyty kotwiącej i zamocuj na ograniczniku.

(3) Montaż roboczych klipsów kotwiących: Przed zamontowaniem klipsów, użyj stalowego pierścienia, aby połączyć każdą parę klipsów razem, a następnie wepchnij je wzdłuż stalowego pasma do otworu stożkowego płyty kotwiącej i popchnij ją ręcznie, aż nie porusza się.

(4) Zainstaluj płytę graniczną: płyta graniczna jest zaprojektowana zgodnie z roboczą płytą kotwiącą i odpowiada otworowi płyty kotwiącej.

(5) Montaż podnośnika: najpierw wiązka stalowych pasm kończy się wiązaniem z drutem, podnośnik można zawiesić i ustawić na wiązce stalowej, a usta podtrzymujące przednią osłonę podnośnika są ustawione na zewnątrz płyty granicznej.W tym momencie podnośnik można ustawić koncentrycznie.

(6) Zamontuj kotwę narzędziową na ograniczniku podpierającym na końcu tłoka.

(1) Stalowe pasmo jest wkręcane w zarezerwowany korytarz konstrukcji, a odsłonięta długość wiązki drutu stalowego musi być o 200-250 mm dłuższa niż długość robocza podnośnika na końcu napinania.Stalowe pasmo należy ciąć szlifierką do blach, nie może być luźne, ani „włosy”, aby nie było trudne do perforacji.

(2) Zakryj koniec wiązki drutu stalowego pracującej płyty kotwiącej i wepchnij ją do płyty kotwiącej i zamocuj na ograniczniku.

(3) Montaż roboczych klipsów kotwiących: Przed zamontowaniem klipsów, użyj stalowego pierścienia, aby połączyć każdą parę klipsów razem, a następnie wepchnij je wzdłuż stalowego pasma do otworu stożkowego płyty kotwiącej i popchnij ją ręcznie, aż nie porusza się.

(4) Zainstaluj płytę graniczną: płyta graniczna jest zaprojektowana zgodnie z roboczą płytą kotwiącą i odpowiada otworowi płyty kotwiącej.

(5) Montaż podnośnika: najpierw wiązka stalowych pasm kończy się wiązaniem z drutem, podnośnik można zawiesić i ustawić na wiązce stalowej, a usta podtrzymujące przednią osłonę podnośnika są ustawione na zewnątrz płyty granicznej.W tym momencie podnośnik można ustawić koncentrycznie.

(6) Zamontuj kotwę narzędziową na ograniczniku podpierającym na końcu tłoka.
