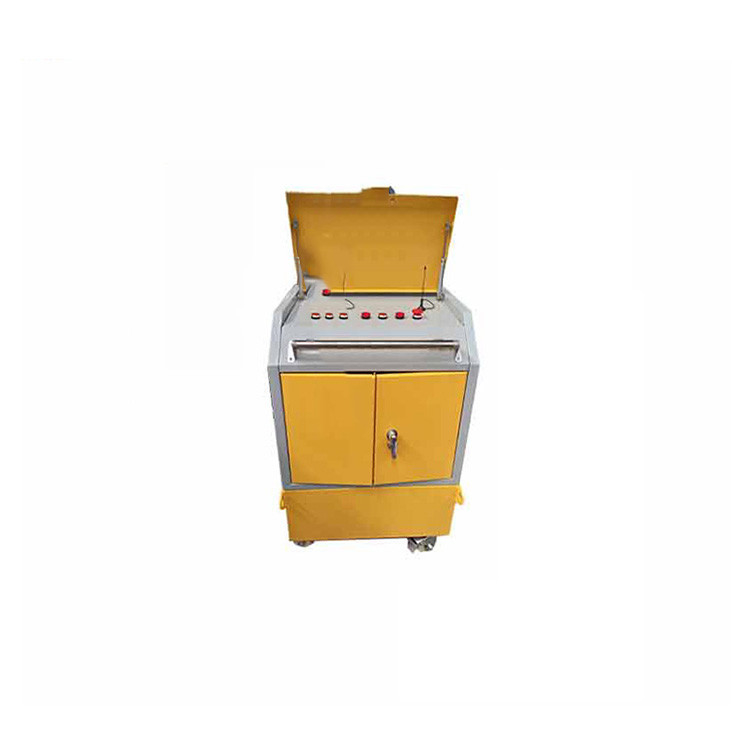

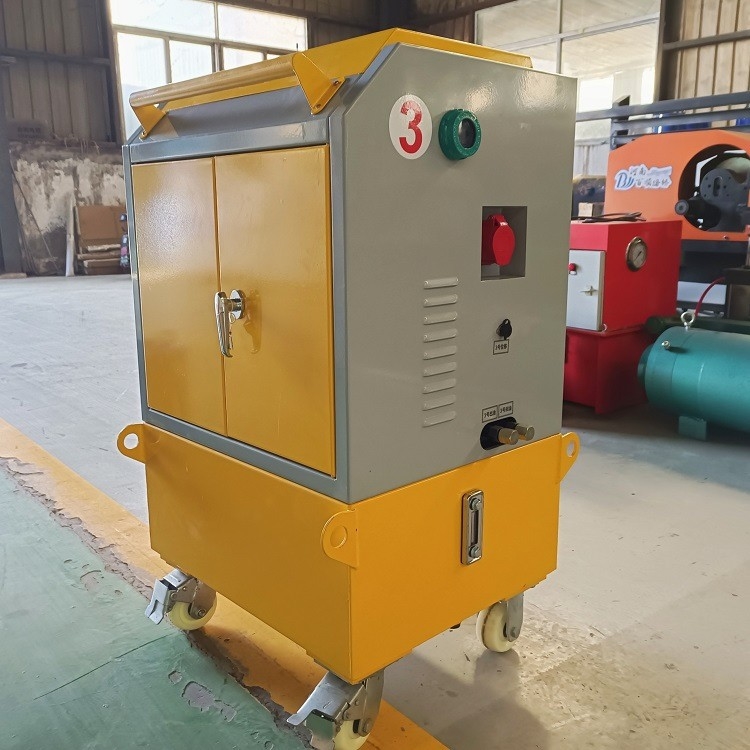

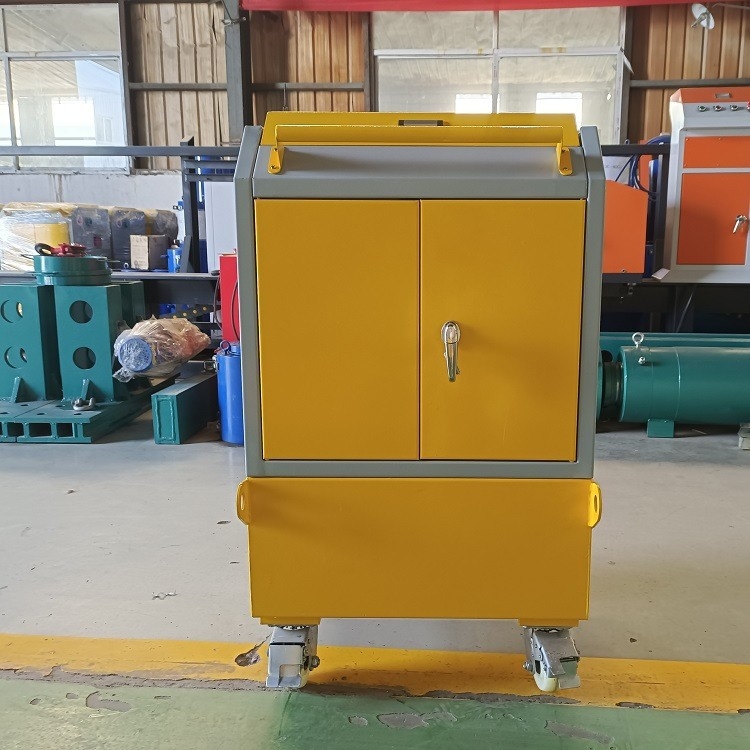

System automatycznego napinania mostu Inteligentny system napinania dużych cykli

Działanie ekranu kontroli rozciągania
(1) Wybierz typ belki i typ do naprężenia.
(2) Wejdź do listy zadań napinania, określ, czy numer belki, typ belki i numer cokołu są zgodne z wydanymi, a następnie sprawdź belki stalowe, które należy rozciągnąć, i kliknij OK, aby wejść do interfejsu sterowania napinaniem.
(3) Po wprowadzeniu, jeśli dane napinania są prawidłowe po zainstalowaniu podnośnika, główna szafa sterownicza najpierw naciska przycisk [Pompa olejowa], aby włączyć silnik stacji pomp i zaczyna się obracać, a następnie klika przycisk operacji napinania na ekranie głównym i naciska przycisk w nowo otwartym interfejsie Przycisk [Start] czeka na uruchomienie maszyny pomocniczej, maszyna główna klika przycisk [Start], aby stał się niedostępny, a następnie naciska przycisk [Pompa olejowa] pomocniczą szafę sterowniczą, aby uruchomić pompownię maszyny pomocniczej, i naciska zielony przycisk [Start], aby rozpocząć napinanie.

Parametr techniczny synchronicznego systemu napinania

Zalety napinacza sterowanego numerycznie mostu
1. Tryb sterowania maszyną master-slave – system składa się z maszyny master i maszyny slave.Jedna maszyna główna może sterować budową wielu maszyn podrzędnych, aby uzyskać dowolną kombinację.
2. Wbudowany system komputerowy - bez komputera zewnętrznego może bezpośrednio sterować maszynami nadrzędnymi i podrzędnymi, aby zapewnić jednoczesną pracę maszyn nadrzędnych i podrzędnych.
3. Funkcja wskazówek językowych - podczas procesu napinania stan napinania będzie nadawany w czasie rzeczywistym, aby poprowadzić następną operację i potwierdzić program napinania.
4. Funkcja miękkiego startu - kontrola konwersji częstotliwości, stabilny start napinania, brak wpływu;rozsądna jest dwukierunkowa synchronizacja napinania.
5. Ekonomiczny i praktyczny — koszt maszyny podrzędnej jest niższy niż maszyny nadrzędnej, co korzystnie wpływa na obniżenie całkowitego kosztu systemu w przypadku łączenia wielu maszyn podrzędnych.

Zapytanie i eksport danych wyników naprężenia
(1) Kliknij „Raport rozszerzenia” hosta, aby wejść do interfejsu operacyjnego zestawienia napięcia
(2) W przypadku eksportu danych kliknij bezpośrednio „Odczyt i zapis dysku U”, wybierz czas rozciągania w wyskakującym interfejsie dialogowym, a następnie kliknij przycisk [Eksportuj dane], aby wyeksportować odpowiedni raport danych rozciągania, wyeksportowany plik jest w D: Wewnątrz UDisk.
(3) Raportowanie wyników rozciągania
Krzywa zmian wartości siły rozciągającej i wydłużenia jest automatycznie ładowana podczas procesu napinania, a wynik napinania jest automatycznie przesyłany po zakończeniu napinania.Komputer zarządzający polem wiązki jednocześnie zgłasza krzywą procesu napinania i wyniki napinania do nadrzędnego centrum monitorowania informacji za pośrednictwem sieci w celu odniesienia i przeglądu.
