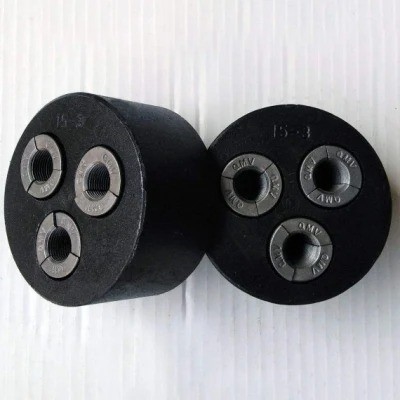

Anchorage Round Post Tensioning Anchor Head 4Holes

Anchorage Round Post Napinająca głowica kotwiąca 4 otwory

Produkty - Akcesoria do kotwic
  • Podkreślić

    Okrągła głowica kotwiąca napinająca słupek

    ,

    kotwa napinająca z 4 otworami

    ,

    kotwica ze stali sprężonej

  • materiał
    stal
  • Pasmo PC
    1-15 otworów
  • Standard
    AISI, ASTM, DIN, EN, GB, JIS
  • Orzecznictwo
    CE; ISO
  • Kod HS
    7316000000
  • Zdolność produkcyjna
    20000 sztuk / miesiąc
  • Średnica
    3/16 cala, 1/4 cala, 5/16 cala, 12 mm, można dostosować
  • Gwarancja
    rok
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    ZHONGTUO
  • Orzecznictwo
    CE; ISO
  • Minimalne zamówienie
    1
  • Szczegóły pakowania
    Drewniane skrzynki
  • Czas dostawy
    7-15 dni
  • Zasady płatności
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Anchorage Round Post Napinająca głowica kotwiąca 4 otwory

  • Anchorage Round Post Tensioning Anchor Head 4Holes
  • Anchorage Round Post Tensioning Anchor Head 4Holes
Uzyskaj cenę Skontaktuj się teraz

Anchorage Okrągła głowica kotwiąca z naciągiem 4 otwory



Opis Anchorage

Zakotwienie jest trwałym urządzeniem kotwiącym stosowanym w sprężonym betonie i jest ważną częścią przykładania siły skurczowej generowanej przez sprężone cięgna do konstrukcji.W konstrukcjach lub elementach sprężonych, aby utrzymać naprężenie sprężonych cięgien i przenieść je do wnętrza betonu, narzędzie kotwiące może poprawić nośność mostu, zwiększyć rozpiętość mostu i zmniejszyć ciężar mostu.

System GYM składa się z kotwy naprężającej, kotwy z końcem stałym, łącznika kotwiącego i rury falistej.
Można go podzielić na serie kotew okrągłych GYM13, GYM15, GYM18 i kotwy płaskie serii GBM13, GBM15, mamy również kotwicę z drutu stalowego o wysokiej wytrzymałości GYM5, GYM7.



Parametr techniczny okrągłej płaskiej kotwy naciągowej splotu



Dane techniczne YJM13 Anchorage
Specyfikacja Głowa kotwicy Płyta łożyska Kanał Wzmocnienie spiralne Stessing Jack
ΦA B Kwadrat Okrągły ΦE(ID) ΦF H ΦG N
PŁYTA CD ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dane techniczne YJM15 Anchorage
Specyfikacja Głowa kotwicy Płyta łożyska Kanał Wzmocnienie spiralne Stresujący się Jack
ΦA B Kwadrat Okrągły ΦE
(ID)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Główna klasyfikacja kotwicowisk mostowych





Anchorage Round Post Napinająca głowica kotwiąca 4 otwory 0



Zastosowanie zakotwienia sprężającego

Zakotwienie sprężające za pomocą płyt kotwiących inżynierii lądowej, które są szeroko stosowane w różnych projektach, takich jak mosty drogowe i kolejowe, wielkoskalowe fabryki przemysłowe, wysokie budynki, zapora wodna, inżynieria geotechniczna itp.

Anchorage Round Post Napinająca głowica kotwiąca 4 otwory 1



Ogólna konstrukcja zakotwienia i sposób montażu
Ogólna metoda budowy i instalacji zakotwiczenia polega na umieszczeniu niewielkiej liczby materiałów wybuchowych na dnie otworu, rozszerzeniu go do kulistego kształtu po kilku konstrukcjach i instalacjach zakotwienia, a na koniec włożeniu materiałów wybuchowych do konstrukcji i instalacji zakotwienia.W porównaniu z metodą budowy i instalacji zakotwienia w otworze, ta metoda ma zalety dobrego efektu konstrukcji i instalacji zakotwienia, wysokiej wydajności pracy, szybkiego postępu i niskiego zużycia materiałów wybuchowych.Ta metoda jest często stosowana przy budowie i montażu kotew z krótkim palem do płytkich fundamentów.



Ciepłe wskazówki
1. Kotwice powinny być odpowiednio utrzymywane i nie powinno być rdzy, wody i innych przedmiotów w użyciu.
2. Przed użyciem nałóż smar na zewnętrzną powierzchnię zacisku narzędzia i wewnętrzną powierzchnię stożkowego otworu płytki kotwiącej i często usuwaj zanieczyszczenia z powierzchni zacisku.
3. Podczas napinania należy zachować środki bezpieczeństwa i nikt nie może stać za podnośnikiem.
4. System kotwiący powinien być używany razem i nie może być mieszany z innymi systemami.
