Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges

Sprężanie splotów PC naprężanie zakotwień głowica kotwiąca i kliny napinające

Produkty - Akcesoria do kotwic
  • Podkreślić

    Sprężanie Pc Strand Zakotwienie

    ,

    Akcesoria do kotew napinających

    ,

    Wstępnie naprężona głowica kotwiąca

  • Kształt produktu
    Okrągły
  • Skład chemiczny
    stal
  • Pakiet transportowy
    drewniane pudło
  • Forma klina
    2 żetony lub 3 żetony
  • Orzecznictwo
    CE; ISO
  • materiał
    Ciągliwy metal
  • Serwis pogwarancyjny
    Śledzenie wskazówek i usług
  • Miejsce pochodzenia
    Chiny
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    ZHONGTUO
  • Orzecznictwo
    CE; ISO
  • Minimalne zamówienie
    1
  • Czas dostawy
    7-15 dni
  • Zasady płatności
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Sprężanie splotów PC naprężanie zakotwień głowica kotwiąca i kliny napinające

  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
Uzyskaj cenę Skontaktuj się teraz

Sprężanie splotów PC naprężanie zakotwień głowica kotwiąca i kliny napinające



Urządzenie kotwiące naprężenia wstępnego jest instalowane na końcu stalowego splotu i może napinać zakotwienie.(kotwa okrągła, kotwa płaska)



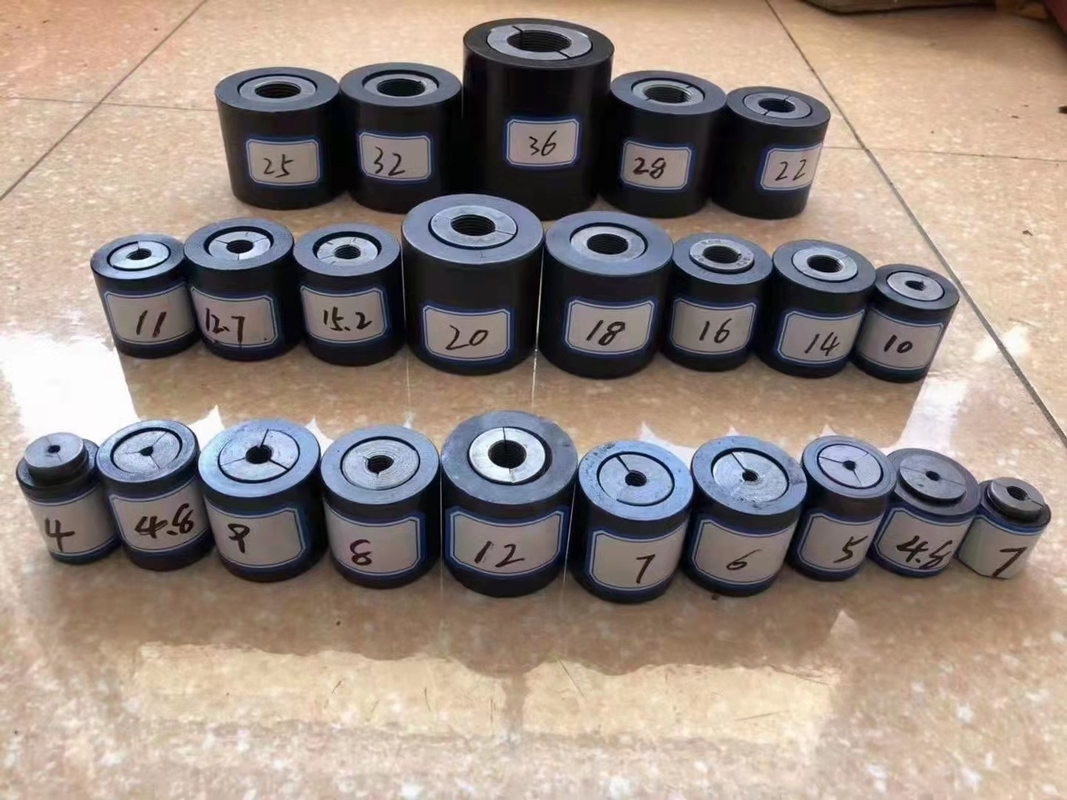

Sprężanie splotów PC naprężanie zakotwień głowica kotwiąca i kliny napinające 0



Parametr techniczny kotwy sprężonej do napinania mostów

Dane techniczne YJM13 Anchorage
Specyfikacja Głowa kotwicy Płyta łożyska Kanał Wzmocnienie spiralne Stresujący się Jack
ΦA B Kwadrat Okrągły ΦE(ID) ΦF H ΦG N
PŁYTA CD ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dane techniczne YJM15 Anchorage
Specyfikacja Głowa kotwicy Płyta łożyska Kanał Wzmocnienie spiralne Stresujący się Jack
ΦA B Kwadrat Okrągły ΦE
(ID)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Wprowadzenie wstępnie naprężonej kotwy do napinania mostów



System GYM składa się z kotwy naprężającej, kotwy z końcem stałym, łącznika kotwiącego i rury falistej.
Można go podzielić na serie kotew okrągłych GYM13, GYM15, GYM18 i kotwy płaskie serii GBM13, GBM15, mamy również kotwicę z drutu stalowego o wysokiej wytrzymałości GYM5, GYM7.

1. GYM15 dotyczy splotki 15,2/15,24 mm, 15,7 mm pc.
2. GYM13 dotyczy splotki PC 12,7 mm, 12,5 mm i 12,9 mm.
3. GYM18 dotyczy splotki 17,8 mm pc.
4. GYM22 dotyczy splotki PC 21,6/21,8 mm.
5. GYM11 dotyczy splotki 10,8 mm pc.
6. GYM10 dotyczy splotki 9,3 mm, 9,53 mm pc.
7. GYM7, GYM6, GYM5 stosuje się do spiralnego żebrowanego drutu PC 7,0 mm, 6,0 mm, 5,0 mm.

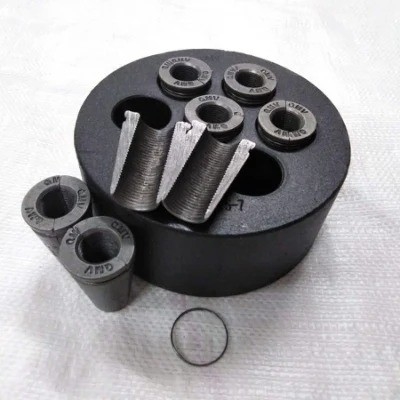

Sprężanie splotów PC naprężanie zakotwień głowica kotwiąca i kliny napinające 1

Charakteryzuje się dobrą wydajnością samoczynną, wygodną konstrukcją i obsługą, wysokim współczynnikiem wydajności kotwienia i niezawodnością.



Obszary zastosowania sprężonej kotwy sprężonej
(1).Do budynków: budynki mieszkalne, budynki komercyjne, wysokie budynki.
(2).Dla inżynierii miejskiej: kolej, autostrada, szybka droga nad głową, droga metra, szybka kolej itp.
(3).Do projektów: górnictwo, palowanie, fundamenty, zbrojenie zboczy i skał, elektrownie wodne, inżynierowie kotwicy, projekty ochrony wody, zbiorniki ropy lub gazu itp.

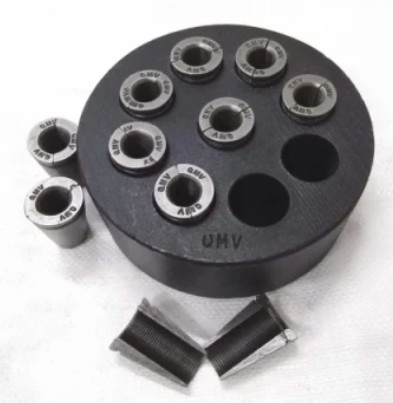

Sprężanie splotów PC naprężanie zakotwień głowica kotwiąca i kliny napinające 2





Zalety kotew wielosplotowych



(1).Typ: jednootworowy, wielootworowy;Okrągły, Płaski.

(2).Części: pierścień / płyta kotwiąca, klin, płyta podstawy itp.

(3).Mają wysoką wydajność kotwicy i bardzo dobre osiągi.

(4).Możemy wyprodukować wszelkiego rodzaju urządzenia kotwiące i sprężone zgodnie z Twoimi wymaganiami i rysunkami.

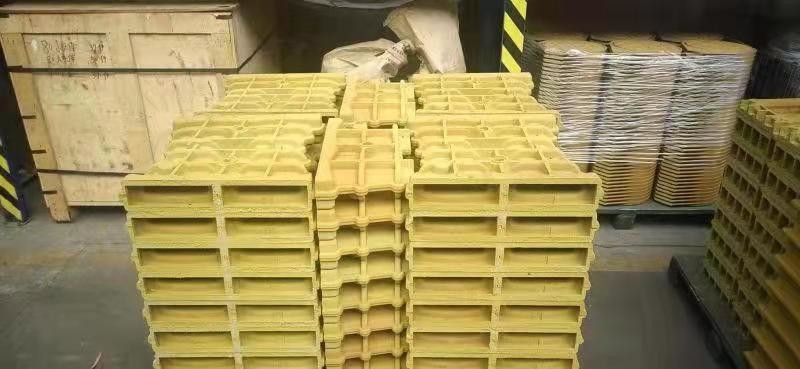

Sprężanie splotów PC naprężanie zakotwień głowica kotwiąca i kliny napinające 3

Ciepłe wskazówki
1. Kotwice powinny być odpowiednio utrzymywane i nie powinno być rdzy, wody i innych przedmiotów w użyciu.
2. Przed użyciem nałóż smar na zewnętrzną powierzchnię zacisku narzędzia i wewnętrzną powierzchnię stożkowego otworu płytki kotwiącej i często usuwaj zanieczyszczenia z powierzchni zacisku.
3. Podczas napinania należy zachować środki bezpieczeństwa i nikt nie może stać za podnośnikiem.
4. System kotwiący powinien być używany razem i nie może być mieszany z innymi systemami.
