12.7 / 15.2 / 17.8mm Steel Wire Cable Tensioning Anchor Post Tension Mono / Multi Hole Anchorage

12,7 / 15,2 / 17,8 mm Stalowy drut napinający Kotwica napinająca napinacz Mono / Multi Hole Anchoage

  • Podkreślić

    Kotwica naciągowa z drutu stalowego

    ,

    kotwica napinająca Mono

    ,

    kotwy kablowe napinające 17

  • Automatyzacja
    Półautomatyczny
  • Pasmo PC
    1-15 otworów
  • Kształt produktu
    Okrągły
  • Forma klina
    2 żetony lub 3 żetony
  • Orzecznictwo
    CE; ISO
  • Aplikacja
    Most
  • Gwarancja
    rok
  • materiał
    Stali stopowej
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    ZHONGTUO
  • Orzecznictwo
    CE; ISO
  • Minimalne zamówienie
    1
  • Szczegóły pakowania
    drewniana skrzynka
  • Czas dostawy
    7-15 dni
  • Zasady płatności
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

12,7 / 15,2 / 17,8 mm Stalowy drut napinający Kotwica napinająca napinacz Mono / Multi Hole Anchoage

12,7/15,2/17,8 mm drut stalowy kotwica napinająca kotwica napinająca jedno-/wielootworowa



Opis okrągłej płaskiej kotwy naciągowej Strand Post

Zakotwienie jest trwałym urządzeniem kotwiącym stosowanym w sprężonym betonie i stanowi integralną część przyłożenia siły skurczowej generowanej przez sprężone cięgna do konstrukcji.W konstrukcjach lub elementach sprężonych, aby utrzymać naprężenie sprężonych cięgien i przenieść je do wnętrza betonu, narzędzie kotwiące może poprawić nośność mostu, zwiększyć rozpiętość mostu i zmniejszyć ciężar mostu.

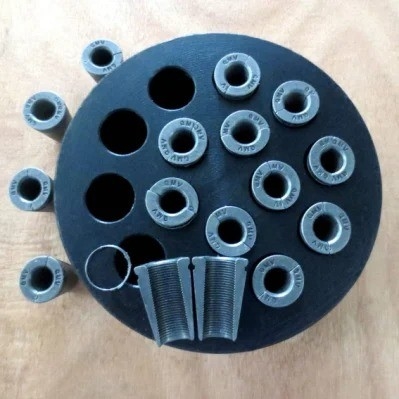

12,7 / 15,2 / 17,8 mm Stalowy drut napinający Kotwica napinająca napinacz Mono / Multi Hole Anchoage 0



Specyfikacja okrągłej płaskiej kotwy naciągowej Strand Post

Dane techniczne YJM13 Anchorage
Specyfikacja Głowa kotwicy Płyta łożyska Kanał Wzmocnienie spiralne Stresujący się Jack
ΦA B Kwadrat Okrągły ΦE(ID) ΦF H ΦG N
PŁYTA CD ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dane techniczne YJM15 Anchorage
Specyfikacja Głowa kotwicy Płyta łożyska Kanał Wzmocnienie spiralne Stresujący się Jack
ΦA B Kwadrat Okrągły ΦE
(ID)
ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Główna klasyfikacja kotwicowisk mostowych

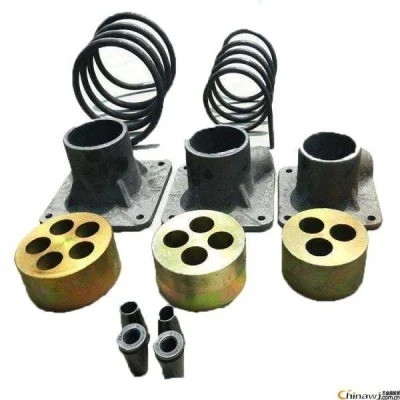

12,7 / 15,2 / 17,8 mm Stalowy drut napinający Kotwica napinająca napinacz Mono / Multi Hole Anchoage 1

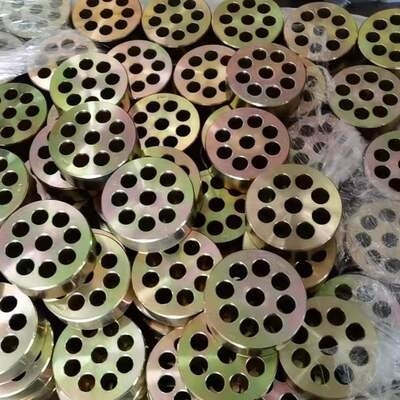

12,7 / 15,2 / 17,8 mm Stalowy drut napinający Kotwica napinająca napinacz Mono / Multi Hole Anchoage 2



Klasyfikacja główna

(1) Okrągła kotwica

Model specyfikacji jest wyrażony jako: YJM15-N (YM15-N) lub YJM13-N (YM13-N);ten typ kotwicy ma dobre właściwości samozakotwiczenia.Do napinania zwykle stosuje się podnośnik przelotowy.

(2) Kotwa płaska

Model specyfikacji jest wyrażony jako: BJM15-N (BM15-N) lub BJM13-N (BM13-N) (B, pierwsza litera chińskiego pinyin dla płaskich kotew, reprezentująca znaczenie płaskich kotew);płaskie kotwy są stosowane głównie do mostów. Pozioma powierzchnia sprężona, pusta płyta i niski dźwigar skrzynkowy sprawiają, że rozkład naprężeń jest bardziej równomierny i rozsądny, a ponadto zmniejszają grubość konstrukcji.

(3) Owinięta kotwica

(Zakotwienie końca stałego) Model specyfikacji jest wyrażony jako: JYM15-N (YMP15-N) lub JYM13-N (YMP13-N);jest odpowiedni w sytuacji, gdy naprężenia projektowe na końcu elementu są duże lub przestrzeń końcowa jest ograniczona.Wykorzystuje wytłaczanie. Maszyna dociska tuleję zaciskową do skręconego drutu.Jest wstępnie osadzany w betonie i układany zgodnie z wymaganiami.Po zestaleniu betonu do wytrzymałości projektowej jest on rozciągany.



Obszary zastosowań sprężonego rozciągania okrągłego zakotwienia
Mosty autostradowe, mosty kolejowe, miejskie węzły przesiadkowe, kolej miejska, wieżowce, tamy do konserwacji wody i elektrowni wodnych, terminale portowe, kotwienie do ochrony zboczy górotworu, zbrojenie fundamentów, dach kotwy dachowej tunelu, krata sprężona, metro, duże budynki, hale, Warsztaty magazynowe, wieżowce, podnoszenie ciężarów, napęd przerywany z folii ślizgowej, przeciski mostowe i tunelowe, duże kontenery i statki, podkłady, wymiana podpór mostowych, zbrojenie mostów i budynków, prace zbrojarskie, antymagnetyczne i antykorozyjne roboty (kotwy światłowodowe)), zbrojenie z włókna węglowego, konstrukcje belek sprężonych, inżynieria sprężania zewnętrznego, liny odciągowe, liny nośne itp.

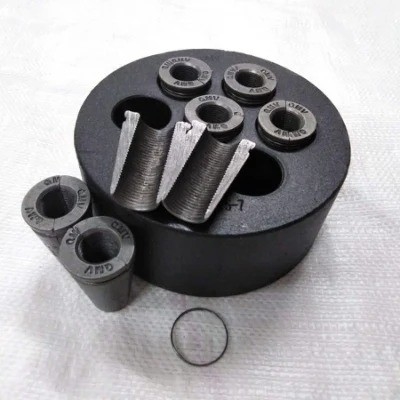

12,7 / 15,2 / 17,8 mm Stalowy drut napinający Kotwica napinająca napinacz Mono / Multi Hole Anchoage 3



Uwagi dotyczące sprężonego rozciągania okrągłego zakotwienia

(1) Do cięcia wstępnie naprężonych żeber należy używać piły tarczowej i nie należy stosować cięcia łukowego;
(2) Gdy splotki stalowe są zwinięte w wiązki, powinny być wyprostowane jedna po drugiej, połączone w wiązki i nie mogą być nieuporządkowane.Zakotwienie wytłaczane lub tłoczone na stałym końcu splotu stalowego należy wcześniej zmontować z płytą nośną i spiralnym wzmocnieniem;
(3) Sprzęt i przyrządy stosowane do sprężania należy regularnie konserwować i kalibrować;
(4) Przed naprężeniem cięgien sprężonych należy dostarczyć protokół z badania wytrzymałości betonu i ściskania.Gdy wytrzymałość betonu na ściskanie spełnia wymagania projektowe i jest nie mniejsza niż 75% projektowej klasy wytrzymałości, można zastosować sprężanie;
(5) Przed naprężeniem cięgien sprężających należy oczyścić powierzchnię płyty nośnej i sprawdzić jakość betonu za płytą nośną.Jeśli w betonie występuje ubytek, przed naprężeniem należy go naprawić zaprawą epoksydową;
(6) Po zainstalowaniu kotwicy płyta kotwiąca powinna być prosta, zacisk powinien być dokręcony, a pozycja zacisku powinna być jednolita: ale zacisku nie należy uderzać zbyt mocno podczas dokręcania zacisku, aby nie uszkodzić klipsa.
