Post Tension Round Flat Anchor Multi Holes Multi-Specification Large Quantity Supply

Po napięciu okrągłe płaskie kotwice wieloodporne wieloodporne wielopłyty wielopłyty

  • Podkreślić

    Włókno wieloodporne z żelaza elastycznego

    ,

    Po napięciu okrągła płaska kotwica

  • Pasmo PC
    1-15 otworów
  • Pakiet transportowy
    Drzewna skrzynia
  • Orzecznictwo
    CE; ISO
  • Usługa posprzedażna
    Śledzenie wskazówek i usług
  • Gwarancja
    Rok
  • Materiał
    Ciągliwy metal
  • Miejsce pochodzenia
    CN
  • Nazwa handlowa
    ZHONGTUO
  • Orzecznictwo
    CE, ISO and SGS
  • Cena
    negotiable
  • Czas dostawy
    1-2 tygodnie
  • Zasady płatności
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Po napięciu okrągłe płaskie kotwice wieloodporne wieloodporne wielopłyty wielopłyty

Co to jest zakotwiczenie?



Ankarzjest trwałym mechanizmem zakotwiczenia stosowanym w betonie wstępnie naprężonym, który ma kluczowe znaczenie w stosowaniu siły kurczenia generowanej przez ścięgna wstępnie naprężone do konstrukcji.Narzędzie kotwiczenia w konstrukcjach lub komponentach po napięciu może poprawić nośność mostu, wydłużyć jego przedział i obniżyć jego wagę poprzez utrzymanie napięcia ścięgien przedprzestrzenionych i przenoszenie go do wnętrza betonu.

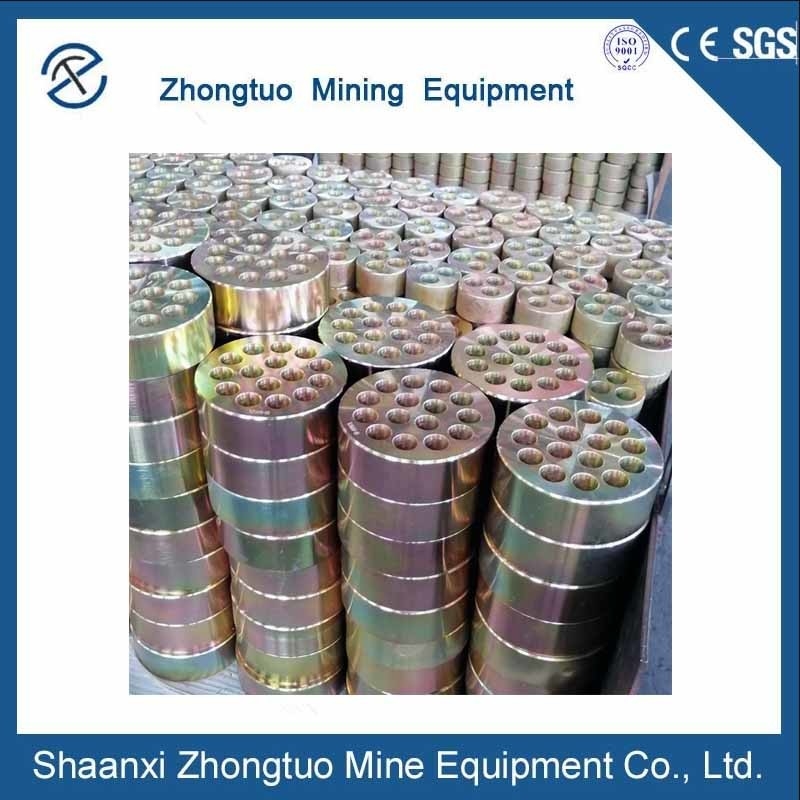

Po napięciu okrągłe płaskie kotwice wieloodporne wieloodporne wielopłyty wielopłyty 0



Specyfikacja okrągłego, płaskiego kotwiczenia po napięciu pręgu





Dane techniczne YJM13 Anchorage
Specyfikacja Głowa kotwicy Płytka łożyska Przewód Wzmocnienie spiralne Stessing Jack
ΦA B Kwadrat Okrągłe ΦE(ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80 x 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135 x 85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175 x 140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dane techniczne YJM15 Anchorage
Specyfikacja Głowa kotwicy Płytka łożyska Przewód Wzmocnienie spiralne /Strażujący Jack
ΦA B Kwadrat Okrągłe ΦE
(ID)
ΦF H ΦG N
C × D ΦC×D
YJM15-1 43 46 80x12 80 x 20 35 80 30 8 4 QYC270
YJM15-2 83 48 130 x 85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135 x 85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310 × 300 320×300 120 330 70 18 5 YDC6500



Zastosowanie mocowania mostu



Mosty drogowe, mosty kolejowe, miejskości rozstawcze, miejskie tory lekkie, wieżowce, zapory wodne i zapory wodne, terminale portowe, kotwiczenia zabezpieczające zbocze skał,wzmocnienie fundamentów, dach kopalni tunelowej, dach kotwiczy, sieć wstępnie naprężona, metro, duże budynki, hale, warsztaty magazynowe, budynek wieży, podnoszenie ciężkich przedmiotów, prędkość przesuwna, most i podnoszenie tunelu,duże kontenery i statki, spawarki, pomost mostkowy.



Klasyfikacja mozowego kotwiczenia



1. Kotwica końcowa na napięciu: kotwica na napięcie umieszczona na końcu nici, znana również jako kotwica przedprzetężona (kotwica okrągła, kotwica płaska).
(1) Okrągła kotwica: zapewnia dobrą moc kotwiczenia i samozatrzymywania.
Okrągła kotwica ma dobry rynek i jest jednorazowa, a ogólne napięcie wykorzystuje wyciąg pusty.
2) Kotwice płaskie: kotwice płaskie są przede wszystkim wykorzystywane do przedprzetrzymania bocznego na pokładach mostów.
Płyty pustkowe i nisko wysokie balisty pudełkowe zapewniają bardziej jednorodny i odpowiedni rozkład naprężeń, co dodatkowo doskonali konstrukcję.
2: Kotwica z końcem stałym: Instalowana na przeciwnym końcu drutu, zazwyczaj zakopana w betonie i nie wymagająca kotwicy z końcem ciągnięcia (kotwica P).Ankiery typu P są czasami nazywane kotwicami do ściskania.





Po napięciu okrągłe płaskie kotwice wieloodporne wieloodporne wielopłyty wielopłyty 1



Ogólne metody budowy i instalacji kotwiczeń



Zasadnicza metoda budowy i montażu kotwiczenia polega na umieszczeniu niewielkiej ilości materiałów wybuchowych na dnie otworu,rozszerzanie go w kształt kulisty po wielokrotnych konstrukcjach i instalacjach kotwiczeniaW porównaniu z techniką konstrukcji i montażu kotwiczenia otworu,Ta metoda ma następujące zalety:: dobry efekt konstrukcji i montażu kotwiczenia, wysoka wydajność pracy, szybki postęp i niskie zużycie materiałów wybuchowych.Takie podejście jest powszechnie stosowane do tworzenia i instalowania krótkich kotwic dla płytkich fundamentów.



Wskazówki dotyczące kotwiczenia


1Ankry należy przechowywać ostrożnie, bez użycia rdzy, wody lub innych materiałów.
2. Przed użyciem zacisku narzędzia należy smarować zewnętrzną i wewnętrzną powierzchnię wąskiego otworu płyty kotwicowej i regularnie usuwać brud z powierzchni zacisku.
3Podczas napięcia należy przestrzegać środków bezpieczeństwa i nikt nie może stać za podnośnikiem.
4System kotwiczenia musi być stosowany wspólnie i nie może być łączony z innymi systemami.
