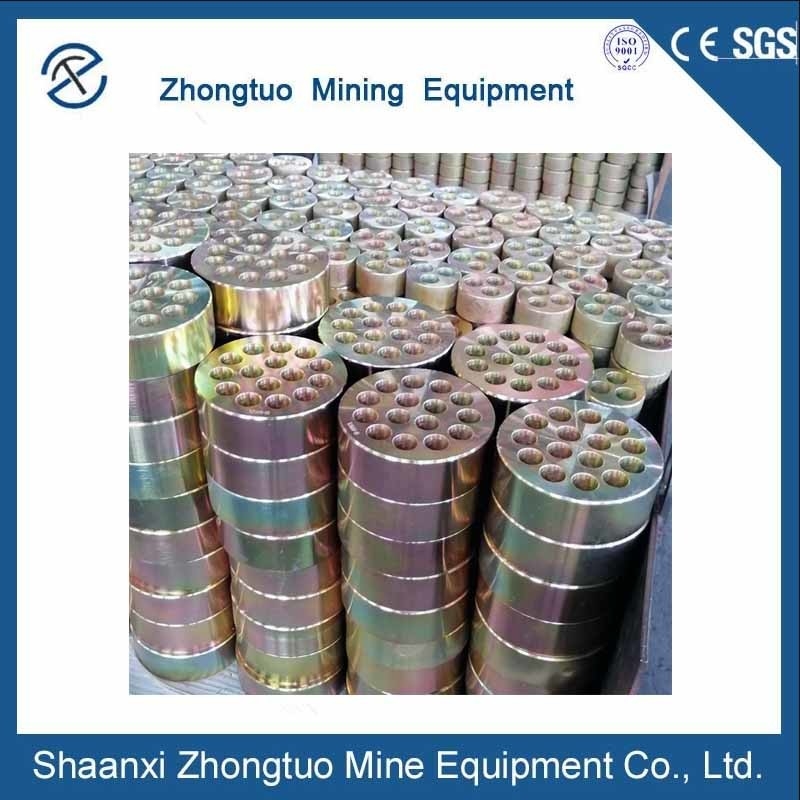

Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable

Ankarz po napięciu z wielowierzchownym kotwiczeniem do kablu stalowego 12,7 / 15,2 / 17,8 mm

  • Podkreślić

    Włókno stalowe

    ,

    Wieloprzewodowe kocioło napędowe

    ,

    17.8mm Akcesoria do kotwiczenia

  • Automatyzacja
    Półautomatyczny
  • Pasmo PC
    1-15 otworów
  • Kształt produktu
    Okrągłe
  • Forma klina
    2 żetony lub 3 żetony
  • Zastosowanie
    Most
  • Materiał
    Stali stopowych
  • Miejsce pochodzenia
    CN
  • Nazwa handlowa
    ZT
  • Orzecznictwo
    CE; ISO
  • Cena
    negotiable
  • Czas dostawy
    1 tydzień
  • Zasady płatności
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ankarz po napięciu z wielowierzchownym kotwiczeniem do kablu stalowego 12,7 / 15,2 / 17,8 mm



Wieloodporny kabel stalowy 12,7/15,2/17,8 mm

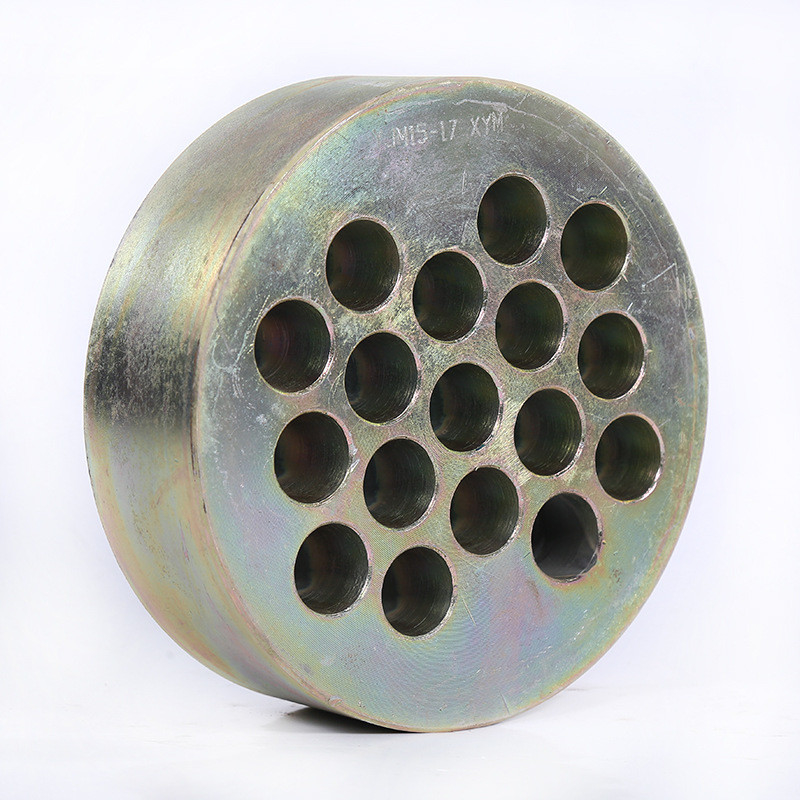

Anchorage to trwałe urządzenie mocujące stosowane w betonie wstępnie naprężonym, które jest niezbędne do zastosowania siły kurczenia generowanej przez ścięgna wstępnie naprężone do konstrukcji.Narzędzie kotwiczenia w konstrukcjach lub komponentach po napięciu może poprawić nośność mostu, wydłużyć jego przedział i obniżyć jego wagę poprzez utrzymanie napięcia ścięgien z wyprzedzeniem i przenoszenie go do wnętrza betonu.



Ankarz po napięciu z wielowierzchownym kotwiczeniem do kablu stalowego 12,7 / 15,2 / 17,8 mm 0



Zastosowanie



Zastąpienie mostów, wzmocnienie mostów i budynków, inżynieria wzmocnienia stalowego, budownictwo placówek wiązki przedwstrężonej, kable stacjonarne, kable zawieszające, miastowe węzły, kolejki lekkie,budynek wysokiego, ochrona wody i zapora wodna, molo portowe, kotwiczenia na zboczach skał, kotwiczenia na dachu tuneli, budowa wież, podnoszenie ciężkich urządzeń itp.



Ankarz po napięciu z wielowierzchownym kotwiczeniem do kablu stalowego 12,7 / 15,2 / 17,8 mm 1



Parametry sznurowego, okrągłego, płaskiego kotwiczenia



Dane techniczne YJM13 Anchorage
Specyfikacja Głowa kotwicy Płytka łożyska Przewód Wzmocnienie spiralne /Strażujący Jack
ΦA B Kwadrat Okrągłe ΦE(ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80 x 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135 x 85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195 x 150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dane techniczne YJM15 Anchorage
Specyfikacja Głowa kotwicy Płytka łożyska Przewód Wzmocnienie spiralne /Strażujący Jack
ΦA B Kwadrat Okrągłe ΦE
(ID)
ΦF H ΦG N
C × D ΦC×D
YJM15-1 43 46 80x12 80 x 20 35 80 30 8 4 QYC270
YJM15-2 83 48 130 x 85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135 x 85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195 x 150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310 × 300 320×300 120 330 70 18 5 YDC6500



Klasyfikacja kotwicy


(1) Okrągła kotwica
Model specyfikacyjny oznaczony jest jako YJM15-N (YM15-N) lub YJM13-N (YM13-N); ten rodzaj kotwicy ma doskonałą wydajność samozawierania.


(2) Płaska kotwa.
Model specyfikacji wyrażony jest w następujący sposób: BJM15-N (BM15-N) lub BJM13-N (BM13-N) (B, pierwsza litera chińskiego pinyin oznaczające kotwice płaskie, oznacza znaczenie kotwiców płaskich);płaskie kotwice są używane głównie do mostówPowierzchnia horyzontalna, płytka puste i nisko wysoka balda do pudełka zapewniają równomierne i odpowiednie rozkład naprężeń, przy jednoczesnym zmniejszeniu grubości konstrukcji.



(3) Owinięta kotwica.

(przymocowanie stałe) Model specyfikacji oznaczony jest jako JYM15-N (YMP15-N) lub JYM13-N (YMP13-N);jest odpowiedni w sytuacjach, gdy naprężenie konstrukcyjne na końcu elementu jest wysokie lub przestrzeń końcowa jest ograniczona;. Wykorzystuje wytłaczanie. Maszyna nakłada rękaw dociskujący na strumieniowany drut. Jest wstępnie osadzony w betonie i zmontowany w razie potrzeby. Po tym, jak beton osiągnie określoną wytrzymałość,Jest rozciągnięty.

Ankarz po napięciu z wielowierzchownym kotwiczeniem do kablu stalowego 12,7 / 15,2 / 17,8 mm 2









Wskazówki dotyczące przedwstrzymanego napięcia



(1) Podczas cięcia żeber z wyprężeniem użyj piły szlifującej zamiast cięcia łukowego.

(2) Gdy włókna stalowe są wiązane, należy je wyprostować po jednym, wiązać w wiązki, a nie w nieporządek.Wyrzucony lub wydrukowany mocowanie na stałym końcu włókna stalowego musi być wstępnie zmontowane z płytką łożyska i spiralnym wzmocnieniem.

(3) Urządzenia i przyrządy stosowane do wstępnego obciążania muszą być stale utrzymywane i kalibrowane.

(4) Przed naciągnięciem ścięgien wstępnie naprężonych należy przedłożyć wynik badania wytrzymałości betonu i ciśnienia.Jeżeli wytrzymałość na ściskanie betonu spełnia kryteria projektowe i nie jest mniejsza niż 75% wytrzymałości projektowej, można zastosować przedwstrzymanie.
(5) Przed naciągnięciem ścięgien przedprzetężeniowych wytrzyj powierzchnię płyty łożyska i sprawdź beton za nią.

(6) Przy zainstalowaniu kotwicy płytka kotwicowa powinna być prostą, zacisnąć zacisk i ustawić go w równomiernym położeniu.Przycisku nie należy za mocno uderzać, aby nie uszkodzić go..
